آیا می توانم CBB60 را با CBB65 جایگزین کنم؟

آیا می توانم CBB60 را با CBB65 جایگزین کنم؟ پاسخ مستقیم

پاسخ کوتاه این است: در بیشتر موارد، نه - شما نباید مستقیماً a را جایگزین کنید خازن CBB60 با یک CBB65 بدون بررسی دقیق مشخصات برنامه شما. در حالی که هر دو خازن های موتور الفC هستند که عملکرد اصلی یکسانی در بهبود راندمان موتور و ضریب توان دارند، اما در ساخت فیزیکی، طراحی محفظه، رتبه بندی ولتاژ و محیط های نصب مورد نظر تفاوت چشمگیری دارند. تعویض یکی با دیگری بدون درک این تفاوت ها می تواند منجر به خرابی تجهیزات، خرابی زودرس خازن یا حتی خطر ایمنی شود.

گفتنی است، سناریوهای خاصی وجود دارد که در آن یک CBB65 می تواند به عنوان یک جایگزین عملکردی برای CBB60 استفاده شود، مشروط بر اینکه مقدار خازن، رتبه ولتاژ و پیکربندی ترمینال با هم سازگار باشند. این مقاله همه چیزهایی را که باید قبل از انجام آن مبادله بدانید، شرح می دهد.

خازن CBB60 چیست؟

الف خازن CBB60 یک خازن استوانه‌ای و از نوع فیلم است که در یک محفظه پلاستیکی قرار دارد. مطابق با استاندارد ملی چین GB/T 3667 ساخته شده است و به طور گسترده در موتورهای القایی تک فاز برای کاربردهایی مانند پمپ آب، ماشین لباسشویی، ابزار برقی و کمپرسورهای کوچک استفاده می شود. پیشوند "CBB" نشان می دهد که این یک خازن فیلم پلی پروپیلن متالایز است، در حالی که "60" به سری محصول خاصی اشاره دارد که برای عملکرد موتور طراحی شده است.

ویژگی های کلیدی CBB60 عبارتند از:

• شکل استوانه ای با پوسته بیرونی پلاستیکی (معمولاً پلی پروپیلن).
• محدوده ظرفیت مشترک: 1 µF تا 100 µF
• ولتاژ نامی: معمولا 250 VAC یا 450 VAC
• محدوده دمای کارکرد: -40 تا 70 درجه سانتی گراد (استاندارد)
• اتصالات ترمینال سیمی یا بیل
• به طور خاص برای محیط های بیرونی یا غوطه ور در روغن طراحی نشده است

CBB60 یکی از پرکاربردترین خازن های موتور در سطح جهان است، به ویژه در موتورهای پمپ و لوازم خانگی کوچک. محفظه پلاستیکی آن را سبک وزن و مقرون به صرفه می کند، اما مقاومت آن را در برابر رطوبت، روغن و دمای بالای محیط در مقایسه با نمونه های فلزی محدود می کند.

a چیست خازن CBB65 ?

الف خازن CBB65 همچنین یک خازن کارکرد موتور AC با فیلم پلی پروپیلن متالایز است، اما به جای یک پوسته پلاستیکی، یک محفظه قوطی آلومینیومی (فلزی) گرد دارد. این طراحی آن را به طور قابل توجهی قوی تر و مناسب برای محیط های خشن می کند. CBB65 نوع خازن استانداردی است که در آن استفاده می شود کمپرسورهای تهویه مطبوع، سیستم های HVAC و تجهیزات تبرید - کاربردهایی که درجه حرارت محیط، رطوبت و سطوح ارتعاش بسیار بالاتر از کاربردهای معمولی موتور خانگی است.

ویژگی های کلیدی CBB65 عبارتند از:

• محفظه قوطی فلزی آلومینیومی گرد (فیلم پر از روغن یا خشک)
• محدوده ظرفیت مشترک: 5 µF تا 60 µF پیکربندی (تک) یا دو بخش
• ولتاژ نامی: معمولا 370VAC یا 440VAC
• دمای عملیاتی: تا 85 درجه سانتیگراد یا 105 درجه سانتیگراد در نسخه های درجه حرارت بالا
• پایانه های بیل (اتصال سریع) در بالا
• طراحی شده برای کار مداوم در محیط های بسته یا با گرمای زیاد

محفظه آلومینیومی CBB65 نیز در مقایسه با CBB60 محصور در پلاستیک، خود ترمیمی و اتلاف حرارت بهتری را ارائه می دهد. این باعث می‌شود که هر جا که خازن در داخل یک واحد مهر و موم شده نصب شده باشد - مانند محفظه کمپرسور - که در آن دمای کار معمولاً بیشتر از چیزی است که یک بدنه پلاستیکی CBB60 می‌تواند با خیال راحت تحمل کند، انتخاب ارجح است.

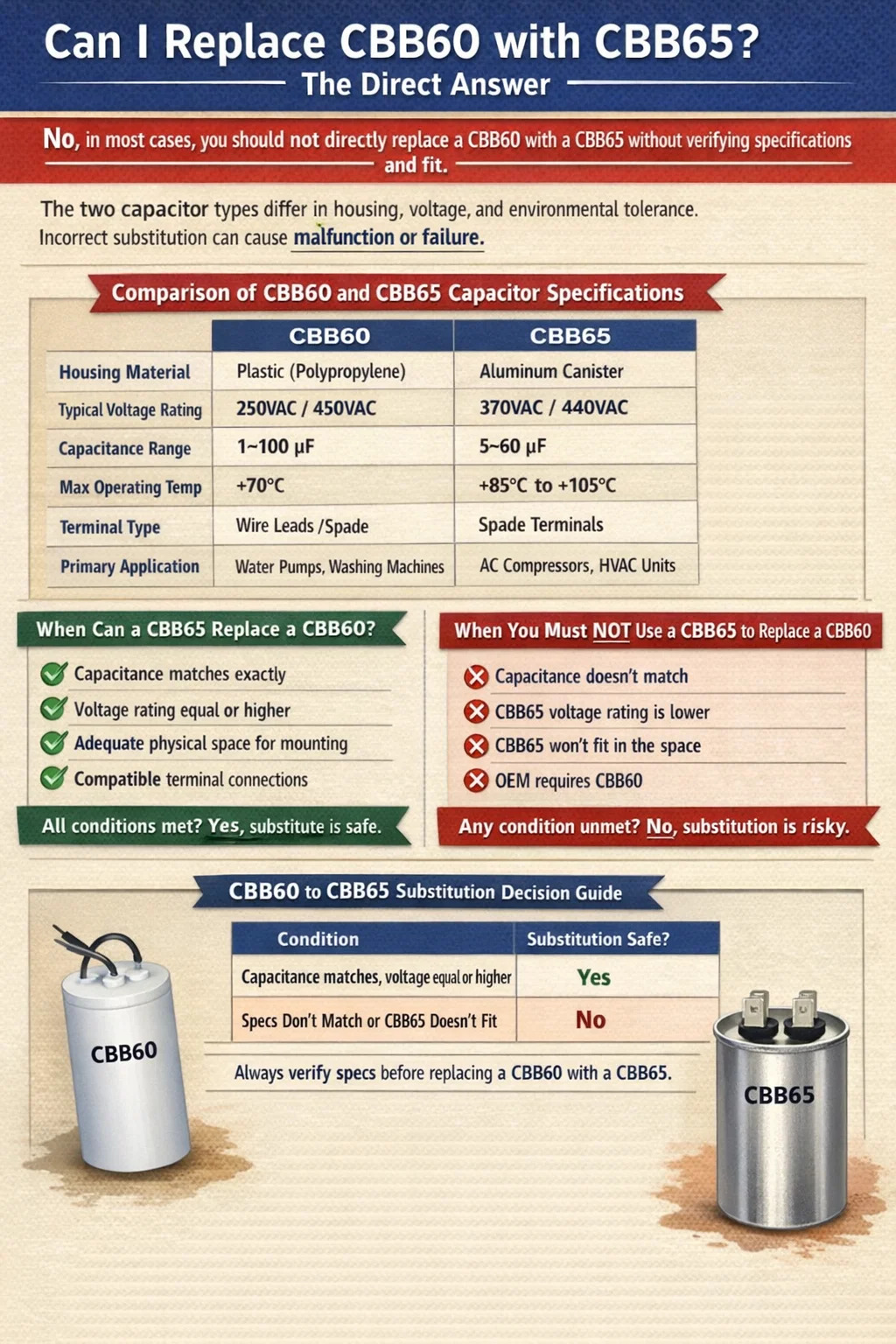

CBB60 در مقابل CBB65: مقایسه مشخصات جانبی

درک تفاوت های فنی بین این دو نوع خازن قبل از هر گونه جایگزینی ضروری است. جدول زیر تفاوت های کلیدی مشخصات را نشان می دهد:

دلایل کلیدی که چرا CBB60 و CBB65 آزادانه قابل تعویض نیستند

مسکن و ابعاد مختلف فیزیکی

آشکارترین تفاوت در شکل فیزیکی است. CBB60 بدنه استوانه ای بلند و باریکی دارد که از پلاستیک ساخته شده است، در حالی که CBB65 دارای یک قوطی آلومینیومی اسکوات و پهن است. این دو شکل براکت های نصب یا ردپای محفظه یکسانی ندارند. اگر در حال تعویض قطعه ای در محفظه موتور پمپ طراحی شده در اطراف پروفیل CBB60 هستید، قوطی CBB65 از نظر فیزیکی بدون تغییر در همان فضا قرار نمی گیرد. وادار کردن یک فرم فاکتور ناسازگار به یک محفظه محکم موتور باعث ایجاد استرس مکانیکی و آسیب احتمالی به اجزای اطراف می شود.

تفاوت رتبه بندی ولتاژ می تواند باعث خرابی شود

خازن های CBB60 معمولا وارد می شوند 250VAC و 450VAC نسخه ها، در حالی که واحدهای CBB65 معمولاً رتبه بندی می شوند 370VAC یا 440VAC . اگر از یک CBB60 250 VAC در مدار موتور 220 ولت استفاده می‌کنید و سعی می‌کنید یک CBB65 370 ولتی را جایگزین کنید، عدم تطابق رتبه‌بندی ولتاژ در جهت دیگر - با استفاده از یک CBB60 با رتبه پایین‌تر در مداری که نیاز به یک قطعه نامی 370 ولت دارد - منجر به خرابی زودرس، خرابی زودرس، خرابی دی‌الکتریک، و گاهی اوقات منجر به خرابی زودرس، خرابی دی‌الکتریک می‌شود. عواقب هنگام تعویض خازن، همیشه با ولتاژ اصلی مطابقت داشته باشد یا از آن فراتر رود.

تحمل دما یک نگرانی در دنیای واقعی است

الف standard CBB60 capacitor is rated to operate at a maximum of 70 درجه سانتی گراد . این برای موتور پمپ در محیطی با تهویه مناسب کاملاً مناسب است. با این حال، اگر سعی کنید از یک CBB60 در داخل یک کمپرسور تهویه مطبوع استفاده کنید - که محیط اصلی CBB65 است - دمای محیط در نزدیکی کمپرسور معمولاً به 80-90 درجه سانتیگراد می رسد یا از آن فراتر می رود. در این شرایط، محفظه پلاستیکی CBB60 نرم می‌شود، ممکن است لایه داخلی سریع‌تر از بین برود و طول عمر قطعه به طور چشمگیری کاهش یابد. محفظه آلومینیومی CBB65 و مواد دی الکتریک با درجه بالاتر به طور خاص برای کنترل این قرار گرفتن در معرض حرارت مداوم طراحی شده اند.

سازگاری ترمینال و سیم کشی

خازن‌های CBB60 اغلب از سیم‌های سیمی استفاده می‌کنند - سیم‌های لخت یا عایق‌شده از پایه یا بالا - در حالی که خازن‌های CBB65 عموماً از پایانه‌های بیل (پرچم) در بالای قوطی استفاده می‌کنند. اگر دسته سیم موجود در موتور شما دارای کانکتورهای سیمی است که برای CBB60 طراحی شده اند، اتصال به پایانه های بیل CBB65 به اتصال دهنده های اضافی یا سیم کشی مجدد نیاز دارد. در زمینه تعمیرات حرفه ای، این قابل مدیریت است، اما در یک سناریوی جایگزینی سریع میدان، پایانه های ناهماهنگ اتصالات شل ایجاد می کنند که می توانند قوس شوند، بیش از حد گرم شوند یا باعث خرابی های متناوب شوند.

چه زمانی یک CBB65 می تواند جایگزین CBB60 شود؟

علی‌رغم تفاوت‌هایی که در بالا ذکر شد، شرایط قانونی وجود دارد که یک CBB65 می‌تواند با خیال راحت به عنوان جایگزینی برای CBB60 عمل کند. همه این شرایط باید به طور همزمان برآورده شوند:

• منطبق با مقدار ظرفیت خازنی: درجه میکروF CBB65 باید با CBB60 در حال تعویض یکسان باشد. موتوری که برای یک خازن کارکرد 20 µF مشخص شده است، نمی تواند بدون مهندسی مجدد مدار موتور، به طور ایمن روی یک واحد 25 µF یا 15 µF کار کند.
• رتبه ولتاژ برابر یا بالاتر: اگر CBB60 اصلی 450 VAC رتبه بندی شده است، باید از CBB65 استفاده کنید که 450 VAC یا بالاتر نیز دارد. شما نمی توانید از CBB65 370VAC برای جایگزینی CBB60 450VAC استفاده کنید.
• فضای فیزیکی و محل نصب: در محفظه موتور باید فضای کافی برای نمای پهنتر و کوتاهتر قوطی CBB65 وجود داشته باشد و براکت ها یا سخت افزار مناسب برای محکم کردن آن باید در دسترس باشد.
• سازگاری ترمینال یا سیم کشی قابل تطبیق: برای اتصال CBB65 به سیم های موجود در مدار موتور، کانکتورها یا آداپتورهای بیل باید در دسترس باشند.
• الفcceptable frequency rating: هر دو نوع برای سیستم های 50/60 هرتز طراحی شده اند. اطمینان حاصل کنید که فرکانس موتور با مشخصات خازن مطابقت دارد.

اگر هر پنج شرط بالا برآورده شود، یک CBB65 از نظر الکتریکی با یک برنامه CBB60 سازگار است. در واقع، از آنجایی که CBB65 دارای بدنه مقاوم تر و تحمل حرارتی بالاتری است، می توان آن را یک ارتقاء از نظر دوام - به خصوص اگر موتور در محیط گرم یا مرطوب کار کند. برخی از تکنسین های تعمیر به طور معمول از واحدهای CBB65 برای جایگزینی خازن های CBB60 در تاسیسات پمپ در فضای باز استفاده می کنند، دقیقاً به دلیل آب بندی محیطی بهتر بدنه آلومینیومی.

زمانی که نباید از CBB65 برای جایگزینی CBB60 استفاده کنید

شرایط به همان اندازه واضح وجود دارد که در آن‌ها هرگز نباید جایگزینی انجام شود، صرف‌نظر از راه‌حل‌های موجود:

• مقدار خازن مورد نیاز در CBB65 موجود نیست: واحدهای CBB65 معمولاً از 5 µF تا 60 µF است. اگر برنامه CBB60 شما به خازن 1 μF، 2 μF یا 80 μF نیاز دارد، هیچ CBB65 مشابهی برای این مقادیر در بازار وجود ندارد.
• محدودیت های فضایی تناسب فیزیکی را غیرممکن می کند: در محفظه های موتور فشرده - مانند آنهایی که در داخل درام ماشین لباسشویی یا بدنه پمپ شناور قرار دارند - جایی برای قطر بیشتر CBB65 وجود ندارد.
• سازنده اصلی تجهیزات CBB60 را برای اهداف گارانتی یا صدور گواهینامه مشخص می کند: جایگزینی یک قطعه تایید شده با یک نوع نامشخص ممکن است ضمانت نامه ها را باطل کند، بازرسی های ایمنی ناموفق باشد، یا الزامات انطباق محصول در صنایع تحت نظارت را نقض کند.
• رتبه بندی ولتاژ واحدهای CBB65 موجود کمتر از حد مورد نیاز است: هرگز درجه ولتاژ یک خازن فعال را کاهش ندهید. انجام این کار شکست زودرس و خطر احتمالی را تضمین می کند.

راهنمای عملی: نحوه بررسی سازگاری قبل از جایگزینی

قبل از تعویض هر خازن CBB60 با CBB65، مراحل تأیید زیر را انجام دهید:

1. برچسب روی خازن اصلی CBB60 را بخوانید. به ظرفیت خازن (بر حسب µF)، درجه ولتاژ (VAC)، فرکانس (Hz) و هر علامت کلاس دما توجه کنید.
2. واحد CBB65 را که قصد استفاده از آن را دارید شناسایی کنید. تأیید کنید که دقیقاً با ظرفیت خازن مطابقت دارد و با درجه ولتاژ مطابقت دارد یا بیشتر از آن است.
3. فضای فیزیکی موجود را اندازه گیری کنید در محفظه موتور با استفاده از کالیپر. قطر و ارتفاع CBB65 را با حفره موجود مقایسه کنید.
4. نوع ترمینال و سیم کشی را بررسی کنید. تعیین کنید که آیا به آداپتورهای بیل به سیم نیاز دارید یا خیر، و اینکه آیا این آداپتورها برای جریان و ولتاژ مدار درجه بندی شده اند یا خیر.
5. محیط کار موتور را بررسی کنید. اگر موتور بالای 70 درجه سانتیگراد محیط کار کند، درجه حرارت بالاتر CBB65 در واقع یک مزیت است. اگر در دمای زیر 70 درجه سانتیگراد در فضای داخلی تمیز و خشک کار می کند، جایگزینی مشابه CBB60 ترجیح داده می شود.
6. بعد از تعویض مدار را تست کنید. الفfter installation, use a clamp meter to verify the motor draws the expected operating current. An unusual draw could indicate a capacitance mismatch affecting motor performance.

درک خرابی خازن CBB60 و چرا تعویض صحیح آن اهمیت دارد

خازن های CBB60 به چندین دلیل مستند از کار می افتند، و درک این حالت های خرابی به روشن شدن اینکه چرا انتخاب جایگزین مناسب بسیار مهم است کمک می کند:

پیری حرارتی

هر 10 درجه سانتیگراد افزایش در دمای کارکرد تقریباً عمر مفید یک خازن فیلم را نصف می کند - رابطه ای که به عنوان معادله آرنیوس برای پیری خازن شناخته می شود. CBB60 درجه بندی شده برای دمای 70 درجه سانتیگراد که به دلیل قرار گرفتن در محفظه موتور گرم به طور مداوم در دمای 80 درجه سانتیگراد کار می کند تقریباً پیر می شود. دو برابر نرخ مورد انتظار . به همین دلیل است که استفاده از CBB65 (در دمای 85 درجه سانتیگراد یا 105 درجه سانتیگراد) در یک محیط با دمای بالا عمر مفید بیشتری را ارائه می دهد، حتی اگر این دو واحد دارای ظرفیت خازنی و ولتاژ یکسان باشند.

استرس اضافه ولتاژ

نوسانات ولتاژ - از سوئیچینگ های گذرا، نوسانات برق یا EMF عقب موتور - بر فیلم دی الکتریک داخل خازن های CBB60 و CBB65 فشار وارد می کند. یک خازن که با 90 تا 95 درصد ولتاژ نامی خود کار می‌کند، عمر بسیار کمتری نسبت به خازن‌هایی دارد که با 70 تا 80 درصد ولتاژ کار می‌کند. هنگام انتخاب جایگزین، انتخاب واحدی با a رتبه ولتاژ 20 تا 30 درصد بالاتر از ولتاژ مدار واقعی تمرین مهندسی خوبی است به عنوان مثال، در یک مدار 220 ولت، یک CBB60 450 ولت یا CBB65 440 ولت هر دو یک حاشیه ایمنی سالم را فراهم می کنند.

نفوذ رطوبت

محفظه پلاستیکی CBB60 در طول زمان نسبت به قوطی آلومینیومی مهر و موم شده CBB65 در برابر رطوبت نفوذپذیرتر است. در تاسیسات پمپ در فضای باز، تجهیزات استخر یا هر برنامه‌ای که موتور در معرض رطوبت یا پاشیدن آب قرار می‌گیرد، محفظه فلزی CBB65 محافظت قابل‌توجهی بهتری در برابر خرابی ناشی از رطوبت ایجاد می‌کند. این یکی از دلایل موجهی است که برخی از متخصصان تعمیر پمپ را انتخاب می کنند تا از CBB60 به CBB65 ارتقاء دهند. هنگام بازسازی موتورها برای استفاده در فضای باز، حتی اگر مشخصات اولیه برای CBB60 باشد.

کاربردهای رایج در جایی که این سوال مطرح می شود

سوال جایگزینی CBB60 به CBB65 اغلب در سناریوهای تعمیر و نگهداری زیر مطرح می شود:

تعمیر پمپ آب

خازن های CBB60 استاندارد در موتورهای پمپ آب تک فاز هستند. خازن های پمپ معمولاً از 8 µF تا 30 µF در 450VAC . هنگامی که CBB60 اصلی خراب می شود، تکنسین ها گاهی اوقات واحدهای CBB65 را در انبار دارند و به این فکر می کنند که آیا می توانند از آنها استفاده کنند یا خیر. برای پمپ های فضای باز، یک CBB65 با مشخصات منطبق به دلیل آب بندی محیطی بهتر، یک جایگزین قابل قبول و اغلب ارجح است. برای پمپ های شناور با محفظه های بسیار محکم، تناسب فیزیکی ممکن است از تعویض جلوگیری کند.

خازن موتور ماشین لباسشویی

ماشین‌های لباسشویی معمولاً از خازن‌های CBB60 در موتورهای محرک درام خود استفاده می‌کنند، اغلب در محدوده 6 µF تا 12 µF در 450VAC . محفظه موتور در ماشین لباسشویی فشرده است و برای فرم فاکتور CBB65 طراحی نشده است. تناسب بدنی معمولاً مانع اصلی در اینجا است، و جایگزینی مشابه CBB60 را به انتخاب عملی‌تری تبدیل می‌کند.

الفir Conditioning and HVAC Systems

این واقعاً سرزمین اصلی CBB65 است. کمپرسورهای تهویه مطبوع و موتورهای فن تقریباً منحصراً از خازن های CBB65 استفاده می کنند. اگر کسی بپرسد که آیا می‌تواند از یک CBB60 برای جایگزینی یک CBB65 خراب در یک واحد AC استفاده کند - برعکس سوال اصلی - در اکثر شرایط پاسخ منفی است، زیرا CBB60 در شرایط حرارتی و محیطی داخل یک واحد کمپرسور برای هیچ عمر مفیدی دوام نمی‌آورد.

ابزارهای برقی و ماشین آلات کوچک

برخی از ابزارهای برقی بزرگتر با موتورهای القایی تک فاز - مانند اره های رومیزی، آسیاب های نیمکتی و گردگیرها - از خازن های CBB60 استفاده می کنند. این موتورها معمولاً در محیط های کارگاهی با دمای متوسط ​​کار می کنند. مشخصات اصلی CBB60 به طور کلی در اینجا مناسب است، و جایگزینی با یک CBB65 در صورت اجازه ابعاد امکان پذیر است اما هیچ مزیت معنی داری نسبت به جایگزینی CBB60 دارای رتبه بندی مناسب ارائه نمی دهد.

اگر از خازن اشتباه استفاده کنید چه اتفاقی می افتد؟

استفاده از یک خازن ناسازگار - چه ظرفیت خازنی اشتباه، درجه ولتاژ اشتباه یا نوع اشتباه - در مدار موتور همیشه منجر به خرابی فوری نمی شود. گاهی اوقات موتور روشن می شود و به نظر می رسد که به طور معمول کار می کند، فقط هفته ها یا ماه ها بعد دچار مشکل می شود. درک اینکه چه چیزی اشتباه پیش می رود به تأکید بر اینکه چرا مشخصات صحیح اهمیت دارد کمک می کند:

• ظرفیت خازنی اشتباه (خیلی زیاد): موتور ممکن است به دلیل جریان زیاد راه اندازی یا در حال اجرا بیش از حد گرم شود. عایق سیم پیچ سریعتر تحلیل می رود و طول عمر موتور را کوتاه می کند. جریان در حال اجرا اندازه گیری شده معمولاً بالاتر از مشخصات پلاک است.
• ظرفیت خازنی اشتباه (خیلی کم): موتور ممکن است نتواند گشتاور کامل ایجاد کند، با راندمان کاهش یافته کار کند، در زیر بار شروع به کار کند، یا لرزش و صدای بیش از حد تولید کند.
• خازن با ولتاژ پایین: فیلم دی الکتریک به تدریج تحت فشار بیش از حد پایدار شکسته می شود. خازن ممکن است برآمده، نشت یا پاره شود - در برخی موارد باعث ایجاد آتش سوزی کوچک یا آزاد شدن دود شدید از محفظه پلاستیکی می شود.
• درجه حرارت اشتباه: خازن سریعتر پیر می شود و به مرور زمان ظرفیت خازن را از دست می دهد. همانطور که ظرفیت موثر آن از مقدار نامی خود به سمت پایین می رود، عملکرد موتور به تدریج کاهش می یابد تا زمانی که خازن کاملاً از کار بیفتد.

الف failed or wrong-spec capacitor can also damage the motor windings themselves ، تبدیل آن چیزی که یک جایگزین خازن ساده 5 تا 20 دلاری بود به یک موتور 100 تا 500 دلاری به عقب یا تعویض کامل موتور. به همین دلیل است که صرف چند دقیقه اضافی برای تأیید سازگاری مشخصات قبل از نصب همیشه ارزش وقت گذاشتن را دارد.

خلاصه: راهنمای تصمیم گیری تعویض CBB60 در مقابل CBB65

برای تعیین اینکه آیا جایگزینی CBB60 با CBB65 در شرایط شما مناسب است یا خیر از راهنمای تصمیم گیری زیر استفاده کنید:

نتیجه نهایی: هر گونه جایگزینی خازن را به عنوان یک تمرین تطبیق با مشخصات تلقی کنید، نه یک میانبر. CBB60 و CBB65 ابزارهای مختلفی هستند که برای اهداف متمایز اما متمایز ساخته شده اند. هنگامی که مشخصات آنها مطابقت داشته باشد و نصب فیزیکی سازگار باشد، CBB65 می تواند یک جایگزین کاملا معتبر - و گاهی اوقات برتر - برای CBB60 باشد. هنگامی که مشخصات متفاوت است یا محدودیت‌های فیزیکی، تعویض را غیرعملی می‌سازد، تعویض اجباری مشکلاتی را ایجاد می‌کند که رفع آن‌ها بسیار گران‌تر از تامین قطعه اصلی صحیح است.
