قطبیت خازن CBB60: مثبت است یا منفی؟

خازن CBB60 قطبیت: پاسخ مستقیم

خازن CBB60 است نه مثبت و نه منفی . این یک خازن AC غیر قطبی است، به این معنی که هیچ پایانه مثبت یا منفی مشخصی ندارد. شما می توانید هر یک از ترمینال ها را به دو طرف مدار بدون هیچ گونه خطر آسیب یا نقص وصل کنید. این یکی از اساسی‌ترین ویژگی‌هایی است که آن را از خازن‌های الکترولیتی متمایز می‌کند، خازن‌هایی که به شدت قطبی هستند و در صورت اتصال نادرست از کار می‌افتند - یا حتی منفجر می‌شوند.

بسیاری از افرادی که به دنبال اطلاعات قطبیت در مورد خازن های CBB60 هستند، از پیشینه کار با مدارهای DC می آیند، جایی که خازن های الکترولیتی رایج هستند. در این زمینه ها، قطبیت بسیار مهم است. اما CBB60 به طور خاص برای محیط های جریان متناوب (AC) طراحی شده است، جایی که جهت جریان به طور مداوم معکوس می شود - معمولاً 50 یا 60 بار در ثانیه بسته به فرکانس شبکه محلی شما. در چنین محیطی، یک خازن پلاریزه تقریباً بلافاصله از بین می رود. CBB60 این کار را یکپارچه انجام می دهد زیرا ساختار داخلی آن متقارن و غیر قطبی است.

بنابراین اگر دو ترمینال روی خازن CBB60 می بینید و تعجب می کنید که کدام است - دیگر نگران نباشید. قابل تعویض هستند. فقط آنها را به مدار خود وصل کنید تا خازن کار خود را انجام دهد.

خازن CBB60 چیست و چه کاربردی دارد؟

CBB60 یک خازن فیلم پلی پروپیلن فلزی است که برای کاربردهای راه اندازی و راه اندازی موتور AC طراحی شده است. نام "CBB" یک نام استاندارد چینی است که در آن "CB" به نوع خازن و "B60" به سری خاص در آن طبقه بندی اشاره دارد. گاهی اوقات به این خازن ها "خازن های موتوری" یا "خازن های فیلم AC" نیز می گویند و در موتورهای القایی تک فاز به طور گسترده در سراسر جهان مورد استفاده قرار می گیرند.

خازن های CBB60 را در طیف گسترده ای از تجهیزات روزمره پیدا خواهید کرد، از جمله:

• پمپ های آب و پمپ های شناور مورد استفاده در خانه ها، کشاورزی و ساخت و ساز
• کمپرسورهای هوا و واحدهای تهویه مطبوع
• ماشین های لباسشویی (مخصوصاً مدل های قدیمی تر درام)
• فن های برقی و تجهیزات تهویه
• ابزارهای برقی که از موتورهای القایی AC تک فاز استفاده می کنند
• پمپ استخر و تجهیزات آبگرم
• موتورهای آبیاری کشاورزی

محدوده خازنی معمولی برای خازن های CBB60 از 1 µF تا 100 µF ، با درجه بندی ولتاژ معمولاً 250 VAC یا 450VAC. برخی از مدل های با وظیفه بالاتر 500VAC رتبه بندی می شوند. بیشترین مقادیری که در کاربردهای پمپ آب مشاهده می شود بین 8 میکروفن تا 30 میکروفن می باشد. برای موتورهای ماشین لباسشویی، 6 μF تا 16 میکروفن معمول است. بدنه خازن معمولاً استوانه‌ای است با دو یا چهار سیم سیم که از یک انتها امتداد می‌یابد و در یک پوسته پلاستیکی محصور شده است که عایق و حفاظت از محیط زیست را فراهم می‌کند.

ساختار داخلی از یک لایه نازک پلی پروپیلن به عنوان ماده دی الکتریک استفاده می کند که متالیزاسیون آلومینیوم مستقیماً روی فیلم قرار می گیرد. این طراحی به خازن خاصیت خود ترمیم شوندگی می دهد - اگر قسمت کوچکی از دی الکتریک توسط یک سنبله ولتاژ سوراخ شود، متالیزاسیون موضعی تبخیر می شود و به طور موثری عیب را ترمیم می کند و در مقایسه با طرح های کاغذ یا فویل قدیمی، عمر مفید خازن را به میزان قابل توجهی افزایش می دهد.

چرا خازن های CBB60 ترمینال مثبت یا منفی ندارند؟

برای درک اینکه چرا قطبیت برای یک خازن CBB60 بی ربط است، به درک فیزیک اساسی خازن ها و نحوه رفتار جریان متناوب متفاوت از جریان مستقیم کمک می کند.

چگونه جریان AC همه چیز را تغییر می دهد

در مدار DC جریان فقط در یک جهت جریان دارد. یک خازن پلاریزه مانند یک الکترولیت دارای یک لایه اکسید روی یک صفحه است که تنها زمانی به عنوان دی الکتریک عمل می کند که ترمینال صحیح به ولتاژ مثبت وصل شود. اگر قطبیت را معکوس کنید، لایه اکسید شکسته می‌شود، گاز در داخل خازن جمع می‌شود و شکست فاجعه‌بار به دنبال دارد - گاهی اوقات به شدت.

جریان AC در فرکانس شبکه جهت را معکوس می کند. در یک سیستم 50 هرتز، جریان 50 سیکل کامل در ثانیه را تکمیل می کند، به این معنی که 100 بار در ثانیه جهت را معکوس می کند. در یک سیستم 60 هرتز، 120 بار در ثانیه معکوس می شود. یک خازن در این محیط باید بتواند در هر دو جهت با راندمان یکسان شارژ و دشارژ کند. این دقیقاً همان چیزی است که دی الکتریک فیلم پلی پروپیلن در یک CBB60 فراهم می کند - بدون توجه به اینکه کدام ترمینال در هر لحظه با پتانسیل بالاتری باشد، به طور متقارن شارژ و تخلیه می شود.

نقش دی الکتریک فیلم

پلی پروپیلن یک پلیمر غیر قطبی است. برخلاف اکسید آلومینیوم (که در خازن های الکترولیتی استفاده می شود)، پلی پروپیلن برای حفظ خواص دی الکتریک خود به جهت میدان الکتریکی بستگی ندارد. این فیلم یکسان عمل می کند، چه میدان الکتریکی از چپ به راست باشد یا از راست به چپ. این ویژگی ماده چیزی است که CBB60 را در سطح فیزیکی و شیمیایی کاملا متقارن و غیر قطبی می کند.

دو الکترود در یک CBB60 از نظر شیمیایی یکسان هستند - هر دو لایه های فلزی آلومینیوم روی فیلم پلی پروپیلن هستند. هیچ لایه اکسیدی، عدم تقارن، و هیچ جهت ترجیحی وجود ندارد. این یک تفاوت اساسی با خازن های الکترولیتی است و به همین دلیل است که هرگز علامت " " یا "-" را روی بدنه خازن CBB60 نخواهید یافت.

خواندن علائم روی خازن CBB60

از آنجایی که خازن CBB60 هیچ علامت قطبی ندارد، درک معنای برچسب های چاپ شده همچنان برای کاربرد صحیح مهم است. در اینجا یک تفکیک از علائم معمولی است که با آنها روبرو خواهید شد:

توجه داشته باشید که هیچ یک از این علامت ها پایانه های مثبت یا منفی را نشان نمی دهند - زیرا هیچ کدام وجود ندارد. دو سیم سیم روی خازن برای تمام اهداف عملی کاملاً قابل تعویض هستند. این که سرب چپ یا راست را به سیم پیچ راه اندازی موتور وصل کنید، از نظر الکتریکی تفاوتی ندارد.

آنچه از نظر انتقادی اهمیت دارد تطابق با آن است مقدار ظرفیت خازنی و رتبه بندی ولتاژ مطابق با مشخصات اصلی موتور یا دستگاه شما. استفاده از خازن با ظرفیت خازنی نامناسب - حتی به اندازه 20٪ - می تواند باعث شود موتور به طور موثر کار نکند، بیش از حد گرم شود یا روشن نشود. همیشه یک CBB60 را با یک ظرفیت خازنی یکسان یا بسیار نزدیک و ولتاژ برابر یا بالاتر جایگزین کنید.

نحوه اتصال صحیح خازن CBB60

از آنجایی که قطبیت نگران کننده نیست، سیم کشی یک خازن CBB60 کاملاً بر اتصال آن به نقاط مناسب در مدار موتور متمرکز است. در اینجا نحوه عملکرد آن در موتورهای القایی تک فاز معمولی آمده است:

اتصال پایه در موتور تک فاز

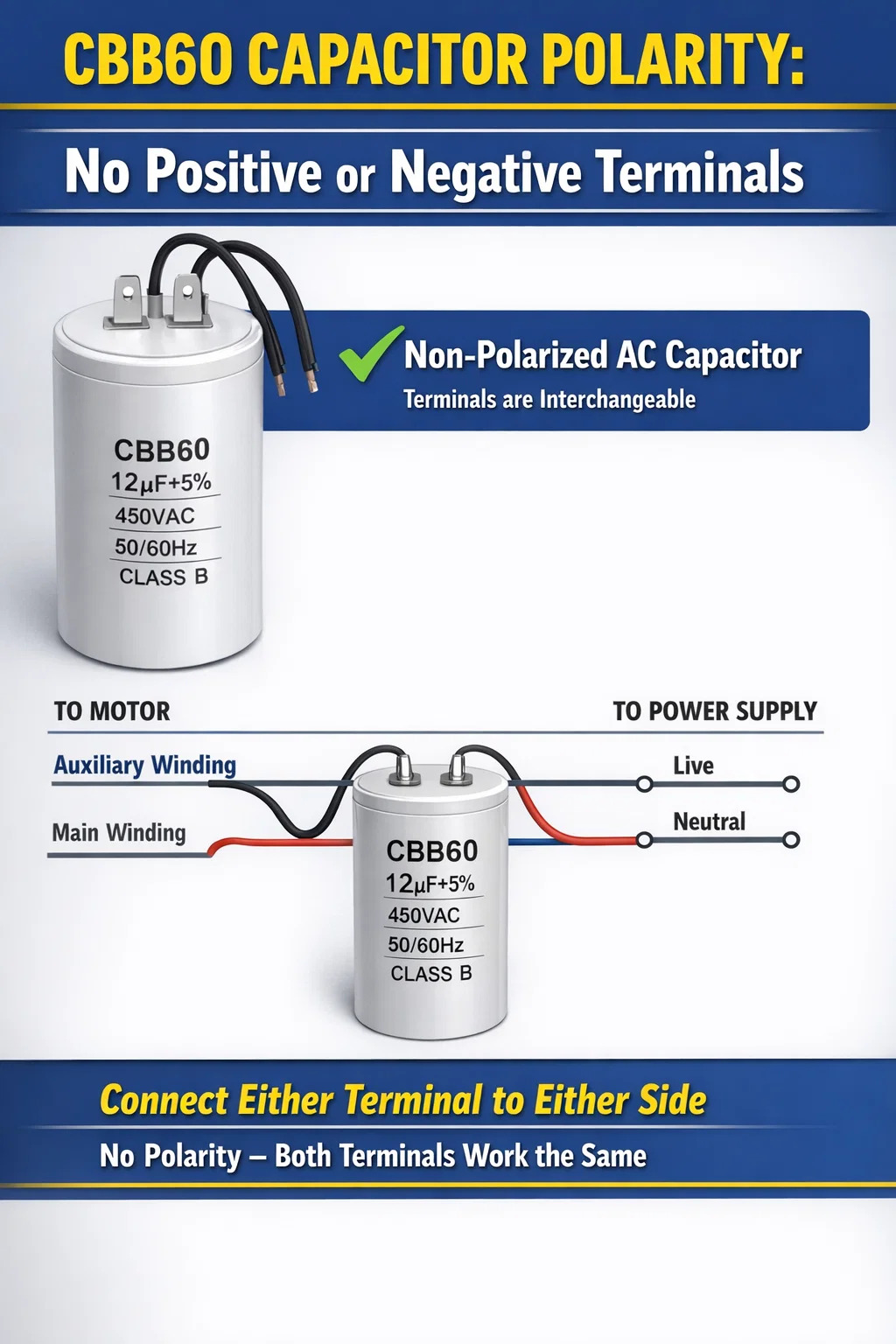

یک موتور القایی تک فاز استاندارد دارای دو مجموعه سیم پیچ است: یک سیم پیچ اصلی و یک سیم پیچ کمکی (راه اندازی). خازن CBB60 به صورت سری با سیم پیچ کمکی متصل می شود. این یک تغییر فاز بین جریان در دو سیم پیچ ایجاد می کند و یک میدان مغناطیسی دوار تولید می کند که به موتور اجازه راه اندازی و کار می کند.

توالی سیم کشی معمولی به شرح زیر است:

1. یک پایانه CBB60 را به ترمینال سیم پیچ کمکی روی موتور وصل کنید
2. ترمینال دیگر CBB60 را به ترمینال برق (خط) منبع تغذیه وصل کنید
3. سیم پیچ اصلی مستقیماً از طریق منبع تغذیه (روشن و خنثی) وصل می شود.
4. هر دو سیم پیچ اتصال خنثی را به اشتراک می گذارند

از آنجایی که دو ترمینال CBB60 قابل تعویض هستند، مهم نیست که کدام ترمینال را به سیم پیچ وصل می کنید و کدام را به خط تغذیه وصل می کنید. رفتار مدار در هر صورت یکسان است.

خازن های چهار سرب CBB60

برخی از خازن های CBB60 به جای دو سر، دارای چهار سیم هستند. این بدان معنا نیست که آنها پلاریزه هستند - به این معناست که خازن دارای دو بخش داخلی است که می توانند به صورت موازی (برای ظرفیت کامل) یا سری (برای کاهش ظرفیت خازن و درجه ولتاژ موثر بالاتر) متصل شوند. این پیکربندی گاهی اوقات برای اجازه دادن به انعطاف پذیری در تطابق موتور بدون ذخیره مقادیر چند خازن استفاده می شود. در اکثر سناریوهای جایگزینی، برای دستیابی به عملکرد موازی و ظرفیت نامی کامل، چهار لید را به صورت دو جفت متصل می‌کنید.

همیشه هنگام کار با خازن های چهار سرب، نمودار سیم کشی چاپ شده روی موتور یا دفترچه راهنمای سرویس را بررسی کنید. پیکربندی می تواند عملکرد موتور را به طور قابل توجهی تحت تاثیر قرار دهد.

اقدامات احتیاطی ایمنی هنگام سیم کشی

حتی اگر قطبیت یک نگرانی نیست، ایمنی کاملاً نگران کننده است. هنگام کار با خازن های CBB60 این اقدامات احتیاطی را دنبال کنید:

• خازن را قبل از دست زدن تخلیه کنید - حتی پس از قطع برق، CBB60 می تواند شارژ خطرناکی را برای مدت قابل توجهی نگه دارد. پایانه ها را با یک مقاومت عایق (حدود 10 کیلو اهم، 10 وات) کوتاه کنید قبل از اینکه آنها را لمس کنید.
• همیشه قبل از باز کردن محفظه موتور یا جعبه اتصال، برق را قطع کنید
• از ابزارهای عایق استفاده کنید و کفش هایی با کف لاستیکی بپوشید
• اطمینان حاصل کنید که ولتاژ خازن جایگزین با مشخصات اصلی مطابقت دارد یا بیشتر از آن است - هرگز خازن کمتری نصب نکنید
• قبل از ایجاد اتصالات، عایق سیم ها را از نظر هرگونه ترک خوردگی یا آسیب حرارتی بررسی کنید

مقایسه خازن های CBB60 با خازن های الکترولیتی پلاریزه

یک منبع رایج سردرگمی، تفاوت بین خازن های فیلم CBB60 و خازن های الکترولیتی است. درک این تمایز به وضوح از اشتباهات پرهزینه هنگام انتخاب جایگزین یا تشخیص عیب جلوگیری می کند.

یکی از مفاهیم کاربردی این جدول: هرگز سعی نکنید یک خازن الکترولیتی را به جای CBB60 در مدار موتور جایگزین کنید . حتی اگر یک خازن الکترولیتی با همان مقدار ظرفیت خازنی پیدا کنید، ناتوانی آن در کنترل قطبیت معکوس در فرکانس‌های AC باعث می‌شود ظرف چند ثانیه از کار بیفتد. شکست می تواند انفجاری و خطرناک باشد.

نحوه تشخیص خرابی خازن CBB60

خازن های CBB60 با گذشت زمان، به ویژه در محیط های با دمای بالا، تخریب می شوند. هنگامی که یک CBB60 از کار می افتد، موتوری که به آن خدمت می کند معمولاً علائم واضحی را نشان می دهد. دانستن این علائم به شما امکان می دهد به جای تعویض بی مورد کل موتور، مشکل را به سرعت تشخیص دهید.

علائم رایج خرابی خازن CBB60

• موتور زمزمه می کند اما روشن نمی شود - این کلاسیک ترین علامت است. سیم پیچ اصلی انرژی می دهد و زمزمه ایجاد می کند، اما بدون جریان انتقال فاز از خازن، میدان چرخشی وجود ندارد و موتور ثابت می ماند.
• اگر موتور به صورت دستی بچرخد روشن می شود اما نمی تواند خود راه اندازی شود - یک خازن نیمه تخریب شده ممکن است پس از حرکت روتور به اندازه کافی تغییر فاز ایجاد کند، اما برای غلبه بر اینرسی اولیه کافی نیست.
• موتور کندتر از حد معمول کار می کند یا جریان بیشتری از جریان نامی می گیرد
• موتور در شرایط بار معمولی بیش از حد گرم می شود
• آسیب فیزیکی قابل مشاهده به بدنه خازن - برآمدگی، ترک خوردگی، آثار سوختگی یا نشت روغن از کیس
• بوی سوختگی از محفظه موتور می آید

آزمایش خازن CBB60 با مولتی متر

می توانید با استفاده از یک مولتی متر دیجیتال با عملکرد اندازه گیری ظرفیت، یک بررسی اساسی انجام دهید. پس از تخلیه ایمن خازن، پروب ها را به دو ترمینال وصل کنید - چون قطبیت وجود ندارد، مهم نیست که کدام پروب کدام ترمینال را لمس کند. متر باید مقدار ظرفیت خازنی نزدیک به مقدار نامی چاپ شده روی بدنه را نشان دهد.

یک CBB60 سالم معمولاً در داخل اندازه گیری می شود ± 10٪ از ظرفیت نامی آن . به عنوان مثال، یک خازن 20 µF باید بین 18 µF و 22 µF باشد. مقدار قابل توجهی کمتر از مقدار نامی - مانند 8 µF در خازن 20 µF - نشان می دهد که دی الکتریک تخریب شده است و خازن باید جایگزین شود. قرائت مدار صفر یا مدار باز به معنای خرابی کامل خازن است.

برخی از مولتی مترهای ساده تر فقط اندازه گیری مقاومت دارند. در این مورد، یک آزمایش خشن این است که متر را روی یک محدوده مقاومت بالا (مانند 2 MΩ) تنظیم کنید و به طور خلاصه پروب ها را به پایانه های خازن لمس کنید. یک خازن در حال کار هنگام شارژ شدن از باتری داخلی کنتور، مقدار کم لحظه ای را نشان می دهد، سپس با نگه داشتن شارژ خازن، این مقدار به سمت بی نهایت بالا می رود. اگر کنتور صفر را نشان دهد (اتصال کوتاه) یا از ابتدا در حداکثر مقدار خود بماند (مدار باز)، خازن از کار افتاده است.

وقتی بازرسی بصری کافی است

در بسیاری از موارد اصلاً نیازی به متر ندارید. اگر بدنه خازن CBB60 هر یک از موارد زیر را نشان داد، بلافاصله بدون آزمایش بیشتر آن را تعویض کنید:

• پوسته استوانه ای در هر نقطه متورم یا برآمده است
• یک ترک یا شکاف در پوشش پلاستیکی وجود دارد
• آثار سوختگی، نواحی ذوب شده یا تیره شدن پوشش وجود دارد
• بقایای روغن روی بدن یا اطراف آن قابل مشاهده است (نشان دهنده نشت روغن دی الکتریک)
• یک یا چند سیم سیم از بدنه جدا شده است یا در نقطه ورود خوردگی نشان می دهد

انتخاب جایگزین مناسب خازن CBB60

هنگام خرید یک خازن جایگزین CBB60، سه پارامتر مهمتر از هر چیز دیگری است: مقدار خازن، درجه ولتاژ و پیکربندی ترمینال. اشتباه گرفتن هر یک از اینها می تواند باعث شود موتور کم کار کند، بیش از حد گرم شود یا دوباره سریع از کار بیفتد.

تطبیق ظرفیت دقیق

مقدار خازن تعیین می کند که خازن چه مقدار تغییر فاز بین سیم پیچ های اصلی و کمکی ایجاد می کند. سازنده موتور این مقدار را برای گشتاور راه اندازی بهینه و راندمان کار محاسبه کرده است. انحراف قابل توجه از این مقدار - بیش از 10٪ - مشکلات قابل اندازه گیری ایجاد می کند:

• ظرفیت بسیار کم: گشتاور راه‌اندازی کاهش می‌یابد، موتور ممکن است تحت بار راه‌اندازی نکند، جریان جاری بالاتر، گرمای بیش از حد
• ظرفیت بسیار بالا: جریان بیش از حد از سیم پیچ کمکی، گرم شدن بیش از حد سیم پیچ و خازن، کاهش عمر موتور

همیشه جایگزینی تهیه کنید که دقیقاً همان ظرفیت خازنی نمونه اصلی باشد. اگر مقدار اصلی نامشخص است زیرا برچسب آسیب دیده است، پلاک موتور یا اسناد فنی را برای مقدار خازن مشخص شده بررسی کنید.

رتبه ولتاژ: مطابقت یا بیش از حد

درجه ولتاژ جایگزین باید برابر یا بیشتر از ولتاژ اصلی باشد. اگر ولتاژ اصلی 250VAC بود، می توانید از یک جایگزین 250VAC یا 450VAC استفاده کنید - اما نه از یک خازن 150VAC. نصب یک خازن با نام پایین یک خطر آتش سوزی است و منجر به خرابی سریع می شود. استفاده از یک خازن با رتبه بالاتر کاملاً ایمن است و گاهی اوقات در کاربردهای سخت که افزایش ولتاژ رایج است مفید است.

اندازه فیزیکی و نصب

خازن‌های CBB60 در اندازه‌های استوانه‌ای استاندارد عرضه می‌شوند که قطر و طول آن به ظرفیت خازن و درجه ولتاژ بستگی دارد. ظرفیت خازنی یا ولتاژ بالاتر معمولاً به معنای بدنه بزرگتر است. هنگام تعویض در محفظه موتور محکم، تأیید کنید که ابعاد فیزیکی جایگزین با فضای موجود مطابقت دارد. طول و قطر سرب نیز باید با اتصالات سیم کشی موجود سازگار باشد.

کیفیت و گواهینامه مهم است

بازار خازن های CBB60 شامل محصولاتی با کیفیت بسیار متغیر است. خازن های نامرغوب ممکن است مقادیر خازنی واقعی دور از درجه بندی اعلام شده، ولتاژ شکست کمتر از علامت گذاری شده و عمر مفید قابل توجهی کمتری داشته باشند. هنگام خرید جایگزین، به دنبال خازن هایی باشید که دارای گواهینامه های ایمنی شناخته شده مانند CQC (گواهی کیفیت چین)، TÜV، VDE یا UL هستند. این گواهینامه ها نشان می دهد که خازن به طور مستقل آزمایش شده است و استانداردهای ایمنی و عملکرد تعیین شده را برآورده می کند.

نکات کاربردی برای کار با خازن های CBB60

فراتر از سؤالات اساسی قطبیت و جایگزینی، اگر به طور منظم با موتورها، پمپ ها یا وسایلی که از خازن های CBB60 استفاده می کنند کار می کنید، چندین نکته کاربردی وجود دارد که ارزش دانستن دارد.

برای تجهیزات حیاتی یک یدکی در دسترس داشته باشید

برای تجهیزاتی مانند پمپ های آبیاری، پمپ های تهویه مطبوع یا واحدهای تهویه مطبوع که خرابی باعث مشکلات قابل توجهی می شود، نگه داشتن یک خازن یدکی CBB60 با درجه بندی صحیح یک سرمایه گذاری عملی است. این خازن ها ارزان هستند - معمولاً بین 2 تا 15 دلار بسته به ظرفیت و درجه بندی - و خرابی خازن یکی از رایج ترین دلایل توقف کار موتورهای تک فاز است. وجود یدکی مناسب در قفسه به معنای تعمیر 10 دقیقه ای به جای انتظار چند روزه برای تحویل قطعات است.

دما بر عمر خازن تاثیر می گذارد

گرما دشمن اصلی خازن های CBB60 است. اکثر آنها برای کارکرد تا دمای 70 درجه سانتیگراد و برخی از مدلهای با مشخصات بالا تا 85 درجه سانتیگراد رتبه بندی شده اند. کارکردن مداوم خازن در نزدیکی حداکثر درجه حرارت آن به طور چشمگیری طول عمر آن را کوتاه می کند. برای موتورهایی که در محفظه هایی با تهویه ضعیف یا در آب و هوای گرم نصب می شوند، از خازن هایی با درجه حرارت بالاتر از حداقل مورد نیاز استفاده کنید. اطمینان از تهویه کافی در اطراف محفظه موتور نیز به افزایش قابل توجه عمر خازن کمک می کند.

رطوبت و حفاظت از محیط زیست

در کاربردهای خارج از منزل یا محیط‌های مرطوب - معمول برای پمپ‌های آبیاری و تجهیزات استخر - سیم‌های خازن CBB60 در صورت قرار گرفتن در معرض رطوبت می‌توانند به مرور زمان خورده شوند. اتصالات بین سرنخ ها و پایانه های موتور به ویژه آسیب پذیر هستند. هنگام تعویض خازن در چنین محیط هایی، از کانکتورهای ضد آب استفاده کنید یا اتصالات را با نوار خود آمیخته بپیچید تا از نفوذ رطوبت جلوگیری کنید. اتصالات را حداقل یک بار در فصل در شرایط رطوبت بالا بررسی کنید.

موتور را بدون خازن آن راه اندازی نکنید

برخی از تکنسین ها، هنگام تشخیص موتوری که روشن نمی شود، خازن را به طور موقت قطع می کنند تا بررسی کنند که آیا سیم پیچ های موتور کار می کنند یا خیر. در حالی که اگر موتور به صورت دستی راه اندازی شود ممکن است بچرخد، کارکردن آن به این روش - حتی برای مدت کوتاه - می تواند به سیم پیچ های کمکی آسیب برساند. همیشه قبل از اعمال قدرت پایدار به موتور، خازن صحیح را در مدار داشته باشید. معمولاً آزمایش‌های عیب‌یابی کوتاه چند ثانیه‌ای قابل تحمل است، اما موتور را بدون بار و بدون خازن برای مدت طولانی کار نکنید.
