طول عمر خازن CBB60 چقدر است؟

یک خازن CBB60 چقدر دوام می آورد؟

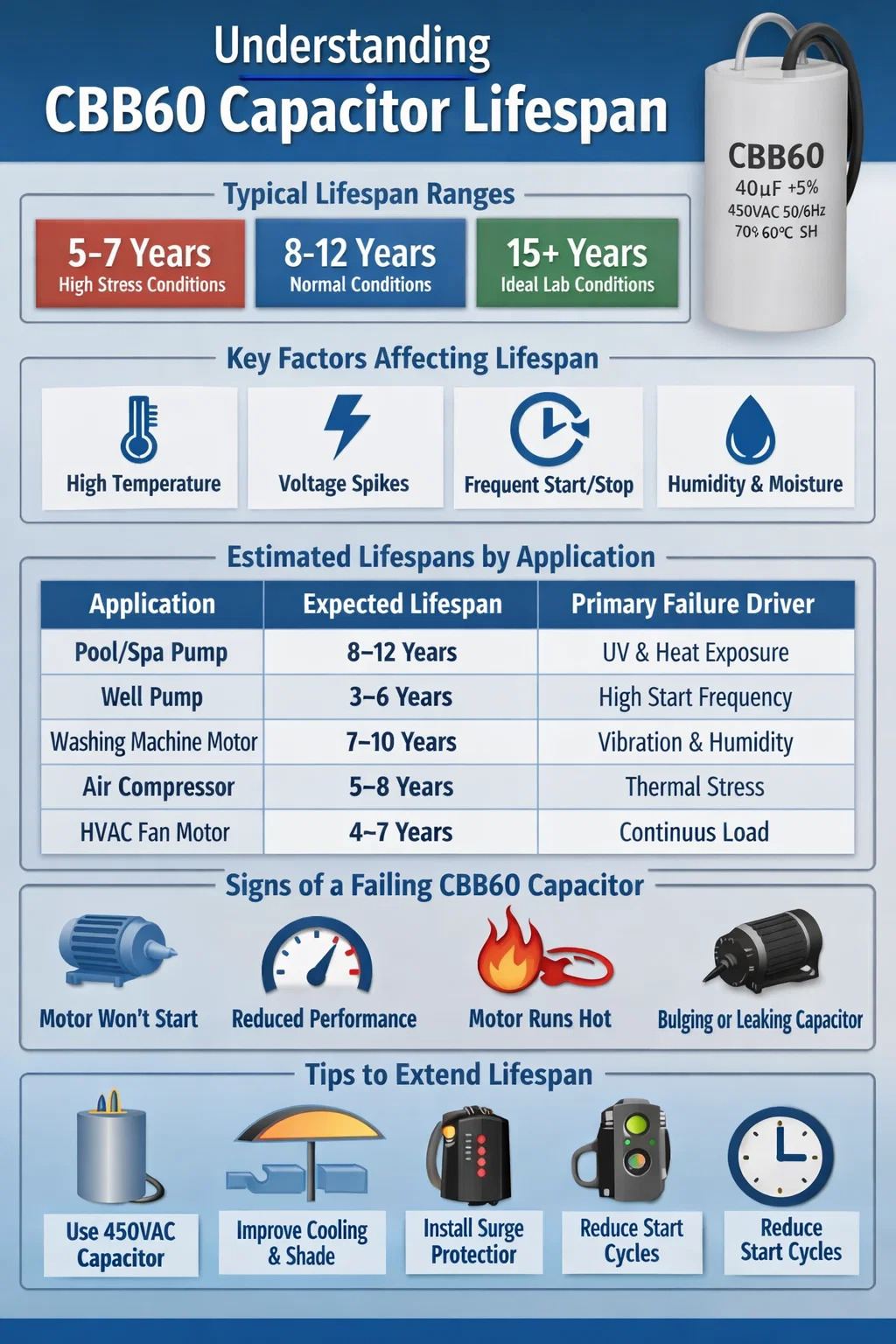

طول عمر خازن CBB60 به طور معمول از 8 تا 12 سال در شرایط عملیاتی عادی، اگرچه بسیاری از واحدها زودتر از کار می‌افتند - اغلب در عرض 5 تا 7 سال - زمانی که در معرض استرس گرمایی، افزایش ولتاژ یا چرخه مداوم با بار بالا قرار می‌گیرند. در شرایط آزمایشگاهی ایده آل با دمای کنترل شده و ولتاژ نامی، برخی از خازن های کارکرده CBB60 عمر عملیاتی بیش از 15 سال را نشان داده اند. با این حال، محیط های نصب در دنیای واقعی به ندرت این پارامترهای ایده آل را برآورده می کنند.

CBB60 یک خازن فیلم پلی پروپیلن فلزی است که به طور گسترده در موتورهای AC تک فاز استفاده می شود - به ویژه برای پمپ های آب، کمپرسورهای هوا، ماشین های لباسشویی و پمپ های استخر. نقش آن ارائه تغییر فاز مورد نیاز برای راه اندازی و راه اندازی موثر موتور است. از آنجا که به طور مداوم تحت ولتاژ AC کار می کند، تخریب آن تدریجی اما اجتناب ناپذیر است.

درک طول عمر خازن CBB60 برای برنامه ریزی تعمیر و نگهداری، مدیریت هزینه و جلوگیری از خرابی های غیرمنتظره موتور بسیار مهم است. یک خازن خراب فقط موتور را متوقف نمی‌کند، بلکه می‌تواند باعث گرم شدن بیش از حد سیم‌پیچ‌های موتور و سوختن آن شود و تعویض قطعه 10 دلاری را به تعمیر موتور 200 دلاری تبدیل کند.

چه عواملی تعیین می کند خازن CBB60 طول عمر

هیچ عاملی نمی تواند مدت زمان کارکرد خازن CBB60 را کنترل کند. طول عمر نتیجه تجمعی استرس حرارتی، قرار گرفتن در معرض ولتاژ، رطوبت و الگوهای استفاده است. در زیر بحرانی ترین متغیرها آمده است:

دمای عملیاتی

دما تنها مخرب ترین نیرویی است که بر روی خازن CBB60 اثر می گذارد. اکثر خازن های CBB60 برای حداکثر دمای کاری درجه بندی شده اند 70 درجه سانتی گراد با برخی از انواع ممتاز با درجه بندی 85 درجه سانتیگراد یا حتی 105 درجه سانتیگراد. قانون کلی آرنیوس در تخریب خازن بیان می کند که به ازای هر 10 درجه سانتی گراد افزایش دمای کارکرد، طول عمر خازن تقریباً نصف می شود. یک واحد طراحی شده برای 12 سال در محیط 40 درجه سانتیگراد ممکن است فقط 6 سال در محیط 50 درجه سانتیگراد و فقط 3 سال در 60 درجه سانتیگراد دوام بیاورد.

کاربردهای پمپ در فضای باز در آب و هوای گرم به ویژه آسیب پذیر است. خازن‌هایی که در زیر نور مستقیم خورشید یا داخل محفظه‌های موتور با تهویه ضعیف نصب می‌شوند، می‌توانند دمای محیط را 20 تا 30 درجه سانتی‌گراد بالاتر از دمای هوا تجربه کنند و عمر مفید آنها را به‌طور چشمگیری کاهش دهند.

ولتاژ نامی در مقابل ولتاژ عملیاتی واقعی

خازن های CBB60 معمولاً درجه بندی می شوند 250VAC یا 450VAC . اجرای مداوم خازن در سقف ولتاژ نامی آن یا نزدیک به آن، تخریب فیلم دی الکتریک را تسریع می کند. گذراهای ولتاژ - جهش‌های ناشی از سوئیچینگ، صاعقه یا ناپایداری شبکه - می‌توانند باعث رخدادهای تخلیه جزئی در لایه‌های فیلم شوند و به تدریج مواد دی الکتریک را حتی بدون ایجاد خرابی فوری فرسایش دهند.

نصب یک CBB60 با ولتاژ 450 VAC در یک سیستم 230 ولت حاشیه ولتاژ قابل توجهی را فراهم می کند که به طور معنی داری عمر سرویس را در مقایسه با استفاده از یک واحد 250 VAC در یک برنامه مشابه افزایش می دهد.

چرخه وظیفه و فرکانس شروع

یک خازن CBB60 که در پمپی استفاده می شود که 50 بار در روز روشن و متوقف می شود، استرس بسیار بیشتری نسبت به یک خازن در موتوری که به مدت 8 ساعت به طور مداوم کار می کند، تجربه می کند. هر چرخه شروع یک نوسان جریان هجومی و چرخه حرارتی را معرفی می کند. برنامه های راه اندازی با فرکانس بالا - مانند پمپ های چاه مخزن تحت فشار یا سیستم های استخر شنا روی تایمر - می توانند خازن را تخلیه کنند. 3 تا 5 سال ، صرف نظر از طول عمر رتبه بندی شده آن.

رطوبت و قرار گرفتن در معرض محیط

نفوذ رطوبت به محفظه خازن باعث خوردگی الکتروشیمیایی لایه داخلی و اتصالات سرب می شود. خازن های CBB60 مورد استفاده در محیط های مرطوب - موتور پمپ استخر، سیستم های آبیاری، کمپرسورهای فضای باز - به محفظه های دارای رتبه IP مناسب نیاز دارند. بدون آب بندی کافی، رطوبت می تواند طول عمر را 30 تا 50 درصد در مقایسه با تاسیسات داخلی خشک کاهش دهد.

کیفیت ساخت و تحمل ظرفیت

همه خازن های CBB60 با یک استاندارد تولید نمی شوند. واحدهای بودجه از تامین کنندگان تایید نشده اغلب از فیلم دی الکتریک نازک تر، پلی پروپیلن با خلوص پایین تر و متالیزاسیون پایان اسپری درجه پایین تر استفاده می کنند. این واحدها ممکن است در عرض 2 تا 3 سال شروع به نشان دادن رانش قابل توجه ظرفیت - شاخص اولیه پیری - کنند. خازن های ممتاز CBB60 با تحمل خازنی ± 5% و گواهینامه UL/TÜV عموماً عملکرد پایدار را بسیار طولانی تر از جایگزین های تایید نشده با تلورانس ± 10% یا بیشتر حفظ می کنند.

طول عمر خازن CBB60 بر اساس نوع کاربرد

کاربردهای مختلف خازن کارکرد CBB60 را در معرض پروفایل های تنش متفاوت قرار می دهند. جدول زیر طول عمر مورد انتظار در دنیای واقعی را در موارد استفاده رایج خلاصه می کند:

نشانه هایی که نشان می دهد خازن CBB60 از کار افتاده یا قبلاً از کار افتاده است

از آنجایی که یک خازن کارکرده CBB60 به تدریج تخریب می شود، علائم اولیه به راحتی از دست می رود. تا زمانی که موتور به طور کامل از راه اندازی امتناع کند، ممکن است فشار قابل توجهی روی سیم پیچ های موتور وارد شده باشد. تشخیص علائم هشدار دهنده اولیه امکان جایگزینی فعال را قبل از وقوع آسیب ثانویه فراهم می کند.

مشکلات موتوری یا شروع نشدن

واضح ترین علامت. موتوری که با صدای بلند زمزمه می‌کند اما نمی‌چرخد، یا موتوری که تنها پس از چندین بار تلاش روشن می‌شود، تقریباً همیشه با یک خازن ضعیف یا خاموش کار می‌کند. در کاربردهای پمپ، این اغلب به صورت ایجاد صدای وزوز پمپ بدون جریان آب ظاهر می شود.

کاهش عملکرد یا سرعت موتور

خازنی که ظرفیت خازنی قابل توجهی را از دست داده است - مثلاً از 25 µF به 18 میکروفنتر کاهش یافته است - ممکن است همچنان به موتور اجازه راه اندازی کند اما با گشتاور و کارایی کمتر. یک پمپ ممکن است فشار یا سرعت جریان کمتری را ارائه دهد. یک کمپرسور هوا ممکن است مدت بیشتری طول بکشد تا به فشار کاری برسد. این افت عملکرد اغلب به سایش مکانیکی نسبت داده می شود که علت واقعی تخریب خازن باشد.

موتور داغ کار می کند

خرابی خازن CBB60 موتور را مجبور می کند تا جریان بیشتری را برای جبران کاهش بازده تغییر فاز بکشد. این جریان اضافی به صورت افزایش دمای موتور ظاهر می شود. اگر محفظه موتوری که معمولاً در لمس گرم می شود برای نگه داشتن آن بیش از حد داغ شده است، قبل از اینکه فرض کنید بلبرینگ یا سیم پیچ موتور معیوب هستند، خازن را بررسی کنید.

آسیب فیزیکی روی خازن قابل مشاهده است

خازن را مستقیماً بررسی کنید. شاخص های بصری کلیدی شکست عبارتند از:

• پوشش پلاستیکی برآمده یا تغییر شکل یافته
• ترک یا شکاف در محفظه
• تغییر رنگ یا علائم سوختگی در اطراف پایانه ها
• باقی مانده روغن یا نشت (در خازن های فیلم نادر است اما در خرابی های شدید ممکن است)
• اتصالات ترمینال خورده یا شل شده است

هر یک از این علائم فیزیکی نشان می دهد که خازن باید فوراً تعویض شود، صرف نظر از اینکه موتور در حال حاضر کار می کند یا خیر.

اندازه گیری ظرفیت خارج از تحمل

آزمون قطعی با استفاده از یک مولتی متر دیجیتال با عملکرد خازن یا یک تستر خازن اختصاصی، ظرفیت واقعی را اندازه بگیرید و آن را با مقدار نامی چاپ شده روی برچسب مقایسه کنید. یک خازن که بیشتر از 10 درصد کمتر از ارزش رتبه بندی شده خود باید تخریب شده در نظر گرفته شود و جایگزین شود. خواندن بیش از 20٪ پایین تقریباً به طور قطع مشکلات عملکرد موتور را توضیح می دهد. به عنوان مثال، یک CBB60 30 µF که 22 µF را می خواند، عمر مفید خود را به خوبی پشت سر گذاشته است.

چگونه یک خازن کارکرد CBB60 را به درستی آزمایش کنیم

آزمایش خازن CBB60 با ابزار مناسب و اقدامات احتیاطی ایمنی ساده است. خازن شارژ را ذخیره می کند و باید قبل از دست زدن به طور ایمن تخلیه شود.

روش تست گام به گام

1. برق را به موتور قطع کنید و حداقل 60 ثانیه صبر کنید.
2. خازن را با اتصال کوتاه یک مقاومت 20000 اهم به پایانه های آن تخلیه کنید – هرگز مستقیماً آن را اتصال کوتاه نکنید.
3. خازن را با جدا کردن سیم های آن از مدار خارج کنید.
4. مولتی متر خود را روی حالت ظرفیت (µF) تنظیم کنید.
5. پروب های متر را به پایانه های خازن وصل کنید (قطبیت برای خازن های فیلم AC مهم نیست).
6. مقدار اندازه گیری شده را بخوانید و با امتیاز چاپ شده روی برچسب خازن مقایسه کنید.
7. اگر مقدار اندازه گیری شده بیش از 10٪ کمتر از مقدار رتبه بندی شده است، جایگزین کنید.

برای CBB60 40 µF، معمولاً محدوده قابل قبول است 36µF تا 44µF . خواندن 33μF سیگنال تخریب را نشان می دهد. خواندن 15µF نشان‌دهنده خرابی تقریباً کل خازن است.

برخی از تکنسین‌های تهویه مطبوع و متخصصان موتور نیز مقاومت سری معادل (ESR) را آزمایش می‌کنند که با افزایش سن فیلم دی‌الکتریک افزایش می‌یابد. ESR بالا حتی در واحدی با ظرفیت خازنی قابل قبول هنوز هم می تواند باعث مشکلات عملکرد شود - اگرچه این آزمایش به جای یک مولتی متر استاندارد به یک متر ESR اختصاصی نیاز دارد.

نحوه افزایش طول عمر خازن CBB60

چندین روش ساده می تواند به طور معنی داری طول عمر خازن CBB60 را افزایش دهد، هزینه های تعویض را به تعویق بیاندازد و زمان خرابی برنامه ریزی نشده را کاهش دهد.

ولتاژ را بیش از حد ارزیابی کنید

برای هر برنامه 230 ولتی، به جای یک واحد 250 ولت، از یک CBB60 با 450 ولت استفاده کنید. فضای بالای ولتاژ اضافی به طور چشمگیری تنش دی الکتریک را کاهش می دهد. تفاوت هزینه حداقل است - معمولاً 1 تا 3 دلار - در حالی که سود طول عمر را می توان در سال اندازه گیری کرد.

بهبود مدیریت حرارتی

در صورت امکان، موتور و خازن را در مکان های سایه دار و دارای تهویه نصب کنید. افزودن یک پوشش ساده روی یک موتور پمپ در فضای باز می تواند دمای محیط را 10 تا 15 درجه سانتیگراد کاهش دهد که طبق رابطه آرنیوس می تواند طول عمر عملکرد خازن را دو برابر کند. اطمینان حاصل کنید که محفظه های موتور دارای جریان هوای کافی هستند و با مواد عایق که گرما را به دام می اندازد، بسته بندی نشده اند.

از یک محافظ برق یا واریستور استفاده کنید

نصب وریستور اکسید فلزی (MOV) یا محافظ برق کل مدار در بالادست موتور، CBB60 را در برابر تغییرات ولتاژ محافظت می کند. این امر به ویژه در مناطقی با رعد و برق مکرر یا برق شبکه ناپایدار اهمیت دارد. یک MOV نوک ولتاژ را قبل از اینکه بتواند فیلم دی الکتریک خازن را تحت فشار قرار دهد، گیره می دهد.

چرخه های شروع غیر ضروری را کاهش دهید

برای سیستم های پمپ چاه، افزایش حجم مخزن فشار تعداد سیکل های شروع روزانه را کاهش می دهد. یک مخزن فشار با اندازه مناسب می تواند روزانه از 80 به کمتر از 20 برش دهد و به طور قابل توجهی عمر خازن را افزایش دهد. برای پمپ های استخری، اجرای چرخه های طولانی تری به جای چند سیکل کوتاه، همین مزیت را به همراه دارد.

جایگزینی فعال را برنامه ریزی کنید

به جای اینکه منتظر خرابی باشید، خازن های CBB60 را با یک برنامه پیشگیرانه تعویض کنید. برای کاربردهای با چرخه کاری بالا، تعویض هر 5 سال یکبار محتاطانه است. برای پمپ های فصلی، هر 8 تا 10 سال یکبار. یک خازن CBB60 معمولاً بین قیمتی است 5 دلار و 25 دلار بسته به ظرفیت و رتبه ولتاژ - کسری از هزینه تعمیر سیم پیچ موتور یا تعویض کامل موتور ناشی از خرابی خازن.

انتخاب یک خازن جایگزین CBB60

هنگام تعویض CBB60 خراب، تطبیق درست مشخصات بسیار مهم است. استفاده از مقدار خازن اشتباه - حتی اندکی - بر گشتاور راه اندازی موتور و راندمان کار تأثیر می گذارد. استفاده از درجه بندی ولتاژ کمتر باعث خرابی زودرس واحد جدید می شود.

مشخصات کلیدی برای مطابقت

• ظرفیت (μF): باید دقیقاً مطابقت داشته باشد یا در ± 5-10٪ از مقدار اصلی باقی بماند. مقادیر معمول CBB60 از 1μF تا 100μF متغیر است. بدون مشورت با مشخصات سازنده موتور، مقدار متفاوتی را جایگزین نکنید.
• رتبه بندی ولتاژ (VAC): باید برابر یا بیشتر از رتبه اصلی باشد. ارتقاء از 250VAC به 450VAC در سیستم 230V قابل قبول و سودمند است.
• فرکانس: بسته به فرکانس شبکه خود، سازگاری 50 هرتز یا 60 هرتز را تأیید کنید.
• اندازه فیزیکی: جایگزین باید از نظر فیزیکی با براکت نصب خازن مطابقت داشته باشد. خازن های CBB60 در محفظه های بیضی، گرد و مستطیل شکل با ابعاد مختلف تولید می شوند.
• درجه حرارت: برای محیط های گرم، واحدی را با دمای 85 درجه سانتی گراد یا 105 درجه سانتی گراد به جای دمای استاندارد 70 درجه سانتی گراد انتخاب کنید.
• گواهینامه: به عنوان حداقل شاخص های تضمین کیفیت به دنبال نشانه های UL، CE یا TÜV باشید.

از وسوسه خرید ارزان ترین گزینه موجود اجتناب کنید. خازن‌های بدون مارک CBB60 که با قیمت‌های بسیار پایین فروخته می‌شوند، اغلب دارای مقادیر ظرفیت خازنی هستند که ظرف یک تا دو سال از تحمل خارج می‌شوند و چرخه خرابی را به سرعت شروع می‌کنند. سرمایه گذاری بر روی یک واحد با کیفیت از یک سازنده شناخته شده - مانند Vishay، Kemet، Epcos، یا Shengye - قابلیت اطمینان بهتر و عمر مفید 8 تا 12 ساله واقعی را فراهم می کند.

CBB60 در مقابل سایر انواع خازن های کارکردی: طول عمر چگونه مقایسه می شود

CBB60 یک خازن فیلم پلی پروپیلن متالیزه است. درک نحوه مقایسه آن با سایر فناوری‌ها به مفهوم‌سازی انتظارات طول عمر آن کمک می‌کند.

ساخت فیلم پلی پروپیلن CBB60 به آن مزیت طول عمر قابل توجهی نسبت به خازن های کاغذی الکترولیتی یا پر شده با روغن سنتی می دهد. ویژگی کلیدی آن - قابلیت خود درمانی - به این معنی است که خرابی های دی الکتریک جزئی ناشی از افزایش ولتاژ به طور خودکار از طریق تبخیر موضعی لایه فلزی نازک ترمیم می شود و به خازن اجازه می دهد تا پس از حوادثی که به طور دائم انواع دیگر خازن ها را نابود می کند به کار خود ادامه دهد.

حالت های رایج خرابی خازن CBB60 توضیح داده شده است

درک چگونگی خرابی خازن‌های CBB60 به پیش‌بینی پایان عمر و تمایز بین تخریب تدریجی و خرابی فاجعه‌بار ناگهانی کمک می‌کند.

کاهش تدریجی ظرفیت خازنی

رایج ترین حالت شکست. در طول سال ها کار، فیلم پلی پروپیلن متالیز شده تحت تخریب الکتروشیمیایی آهسته قرار می گیرد. لایه متالیزاسیون (معمولاً آلومینیوم یا روی) به تدریج اکسید می شود و از لبه های فیلم به سمت داخل عقب می نشیند و سطح صفحه موثر و در نتیجه ظرفیت خازنی را کاهش می دهد. این فرآیند با گرما تسریع می شود. یک CBB60 که زندگی خود را با 25 µF شروع می کند، ممکن است پس از 5 سال به 22 µF و پس از 10 سال در محیط گرم به 18 µF برسد.

خرابی مدار باز

هنگامی که یک CBB60 باز نمی شود، ظرفیت خازنی صفر را فراهم می کند. موتور هیچ کمکی برای تغییر فاز دریافت نمی‌کند و معمولاً یا از راه‌اندازی خودداری می‌کند یا با زمزمه بیش از حد بسیار آهسته روشن می‌شود. خرابی های باز اغلب به دلیل شکستگی های ناشی از خستگی در اتصالات سرب داخلی، خوردگی ترمینال، یا فرسودگی کامل ذخیره خود ترمیم شونده پس از گذرهای بیش از حد ولتاژ ایجاد می شوند.

خرابی اتصال کوتاه

کمتر رایج اما خطرناک تر. یک CBB60 کوتاه، مسیری با مقاومت کم در سراسر منبع AC ایجاد می‌کند، جریان بسیار بالایی می‌کشد که می‌تواند کلیدهای مدار را قطع کند، به سیم‌کشی آسیب برساند یا سیم‌پیچ‌های استارت موتور را در عرض چند ثانیه از بین ببرد. خرابی های اتصال کوتاه در خازن های فیلم اغلب ناشی از رویدادهای فاجعه بار اضافه ولتاژ - برخورد صاعقه، نوسانات شدید برق - است که مکانیسم خود ترمیمی را تحت تأثیر قرار می دهد و مسیرهای رسانای دائمی را از طریق فیلم دی الکتریک سوراخ می کند.

فرار حرارتی

یک مسیر شکست خاص که در آن تولید گرمای داخلی - ناشی از افزایش ESR با افزایش سن خازن - باعث تسریع بیشتر در تخریب می شود که به نوبه خود گرمای بیشتری تولید می کند. این حلقه بازخورد مثبت می تواند باعث پیشرفت سریع شکست شود. در خازن هایی که در نزدیکی سقف درجه حرارت خود کار می کنند، بیشتر رایج است. فرار حرارتی اغلب محفظه برجسته یا ترک خورده ای را ایجاد می کند که در واحدهای خراب دیده می شود.

توصیه های برنامه نگهداری برای خازن های CBB60

نگهداری پیشگیرانه خازن های کارکرد CBB60 ساده است و در هر بازرسی کمتر از 15 دقیقه طول می کشد. سرمایه گذاری زمان بسیار کمتر از هزینه و اختلال در خرابی غیرمنتظره تجهیزات است.

بازرسی سالانه (همه برنامه ها)

• بررسی بصری برای آسیب فیزیکی، تغییر شکل یا تغییر رنگ
• اتصالات ترمینال را از نظر خوردگی یا شل بودن بررسی کنید
• به هرگونه تغییر در رفتار یا عملکرد راه اندازی موتور توجه کنید
• بررسی کنید که تهویه محفظه بدون مانع است

هر 3 سال (کاربردهای با وظیفه بالا یا در فضای باز)

• ظرفیت خازن را با مولتی متر اندازه گیری کنید و مقدار را ثبت کنید
• مقایسه با مقدار رتبه بندی شده - اگر بیش از 10٪ کمتر از مشخصات است، جایگزین کنید
• روند را دنبال کنید: واحدی که سه سال پیش 24µF (امتیاز 25µF) بود و اکنون 21µF است، سریع‌تر از حد انتظار تخریب می‌شود.

جدول زمانی جایگزینی پیشگیرانه

• پمپ های چاه و کاربردهای چرخه بالا: هر کدام را تعویض کنید 4-5 سال
• پمپ های استخر و تجهیزات فصلی: هر کدام را تعویض کنید 7-8 سال
• برنامه های کاربردی داخلی کم مصرف: هر کدام را جایگزین کنید 10 سال یا در اولین نشانه رانش
• سیستم های HVAC تجاری: جایگزینی را با برنامه های تعمیرات اساسی کمپرسور یا موتور هماهنگ کنید

ثبت تاریخ های نصب خازن و مقادیر اندازه گیری ظرفیت خازن در طول زمان یک روش موثر برای مدیران تاسیساتی است که بر سیستم های پمپ یا موتور متعدد نظارت می کنند. تشخیص الگو در ناوگان تجهیزات به سرعت نشان می‌دهد که کدام محیط‌های نصب برای خازن‌ها سخت‌تر هستند و امکان بهبود هدفمند در خنک‌سازی یا حفاظت را فراهم می‌کند.
