چگونه خازن ac را با مولتی متر تست کنیم؟ | تست زنده خازن خوب در مقابل بد

تعیین خوب یا بد بودن خازن AC در یک تهویه مطبوع نیازی به دانش حرفه ای مهندسی الکترونیک ندارد. تا زمانی که یک مولتی متر با عملکرد "تست ظرفیت" دارید، می توانید این مراحل را دنبال کنید و خودتان یک نیمه متخصص شوید.

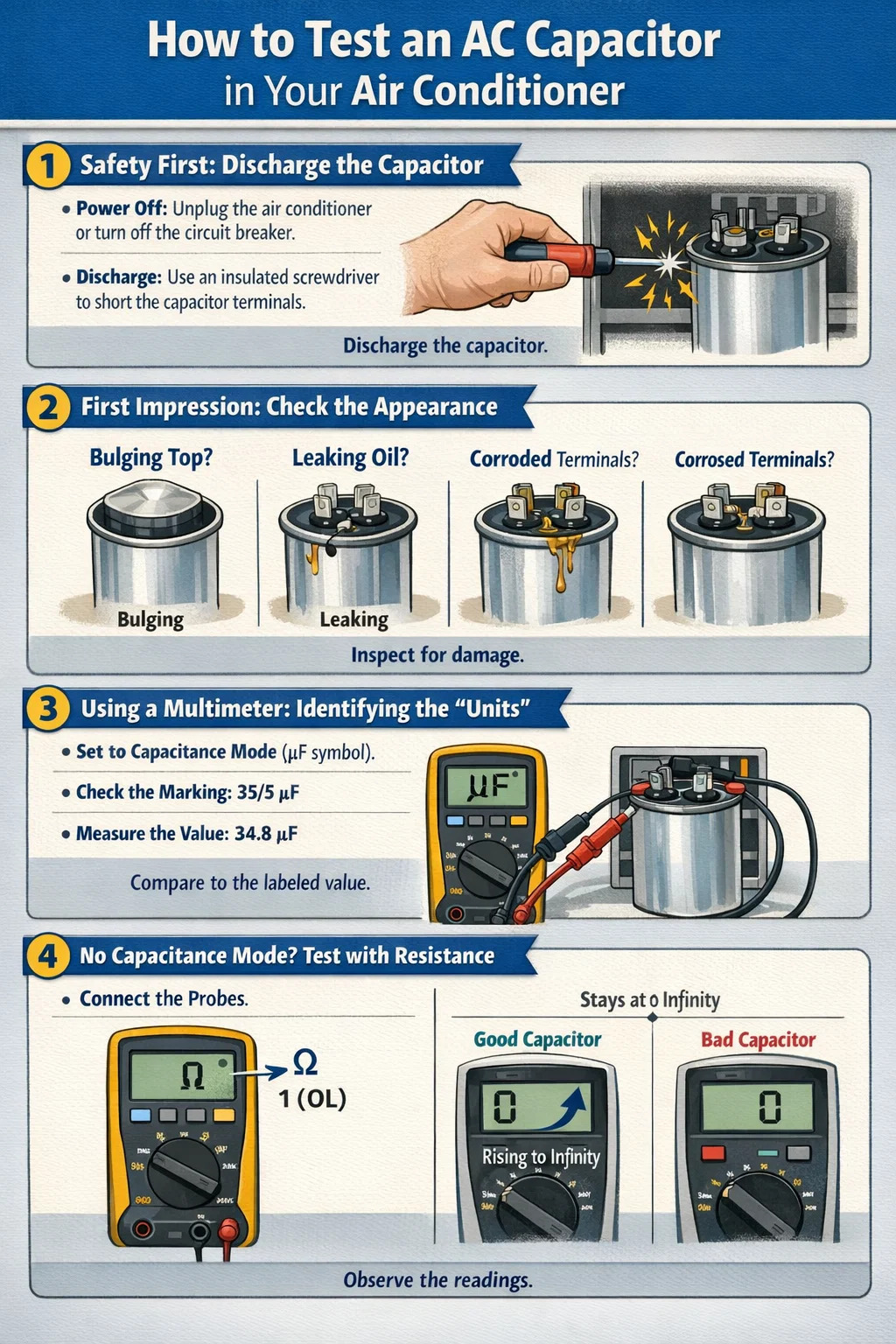

1. اول ایمنی: خازن را تخلیه کنید

این مرحله قبل از شروع تست مهمترین مرحله است. خازن AC مانند باتری است. حتی پس از قطع برق، ممکن است همچنان یک شارژ با ولتاژ بالا نگه دارد و لمس مستقیم آن می تواند منجر به شوک الکتریکی شدید شود.
خاموش: کولر را از برق بکشید یا کلید مدار را خاموش کنید.
تخلیه: یک پیچ گوشتی با دسته ای عایق شده پیدا کنید و از شفت فلزی برای لمس همزمان دو (یا سه) پایانه خازن استفاده کنید. اگر صدای "پاپ" را شنیدید یا جرقه کوچکی دیدید، به این معنی است که شارژ باقیمانده تخلیه شده است.

2. اولین برداشت: ظاهر را بررسی کنید

تعدادی معیوب خازن های AC حتی نیازی به آزمایش با ابزار نیست. فقط با نگاه کردن به آنها می توانید بفهمید:
برآمدگی: قسمت بالای خازن باید صاف باشد. اگر مانند نان تخمیر شده برآمده باشد، قطعا شکسته است.
نشت روغن: اگر مایع روغنی از پایین یا بالا نشت کند، نشان دهنده آسیب داخلی است.
خوردگی: پایانه های خوردگی شدید نیز می توانند منجر به تماس ضعیف شوند.

3. استفاده از مولتی متر: شناسایی "واحدها"

مولتی متر را روی محدوده اندازه گیری ظرفیت (معمولاً با علامت –|(– یا با برچسب nF/μF مشخص می شود) تنظیم کنید.
علامت ها را بررسی کنید: هر خازن AC مقدار ظرفیت خازنی خود را در سمت خود نوشته می شود. به عنوان مثال، "35/5 μF" به این معنی است که یک خازن دوگانه است، با خازن بزرگتر 35 و خازن کوچکتر 5.
مقدار واقعی را اندازه گیری کنید: پروب های مولتی متر را روی پایانه های مربوطه قرار دهید (به عنوان مثال، "C" و "HERM" برای اندازه گیری بخش کمپرسور، "C" و "FAN" برای اندازه گیری بخش فن).
مقایسه کنید: اگر مقدار اندازه گیری شده به طور قابل توجهی با مقدار مشخص شده متفاوت باشد (به عنوان مثال، علامت گذاری شده با 35، اما اندازه گیری فقط 10 است، یا اصلاً خواندن وجود ندارد)، به این معنی است که خازن "ضعیف" است و باید تعویض شود.

4. اگر محدوده ظرفیت وجود نداشته باشد چه؟ از محدوده مقاومت برای "گوش دادن به ضربان قلب" استفاده کنید

اگر مولتی متر شما تابع اندازه گیری ظرفیت خازنی اختصاصی ندارد، می توانید از محدوده مقاومت (Ω) برای ارزیابی تقریبی آن استفاده کنید:
مشاهده پویا: پروب ها را به هم وصل کرده و اعداد روی صفحه را مشاهده کنید. یک خازن خوب عدد کوچکی را نشان می دهد که به سرعت افزایش می یابد و در نهایت بی نهایت (یا "1"/"OL") را نشان می دهد.
اصل: این به این دلیل است که باتری موجود در مولتی متر خازن را شارژ می کند. اگر عدد بدون تغییر باقی بماند یا همیشه 0 را نشان دهد، خازن AC قطعا معیوب است.

5. نشانه های رایج خازن های خوب و بد
