خازن CBB60 در مقابل CBB65: تفاوت های کلیدی توضیح داده شده است

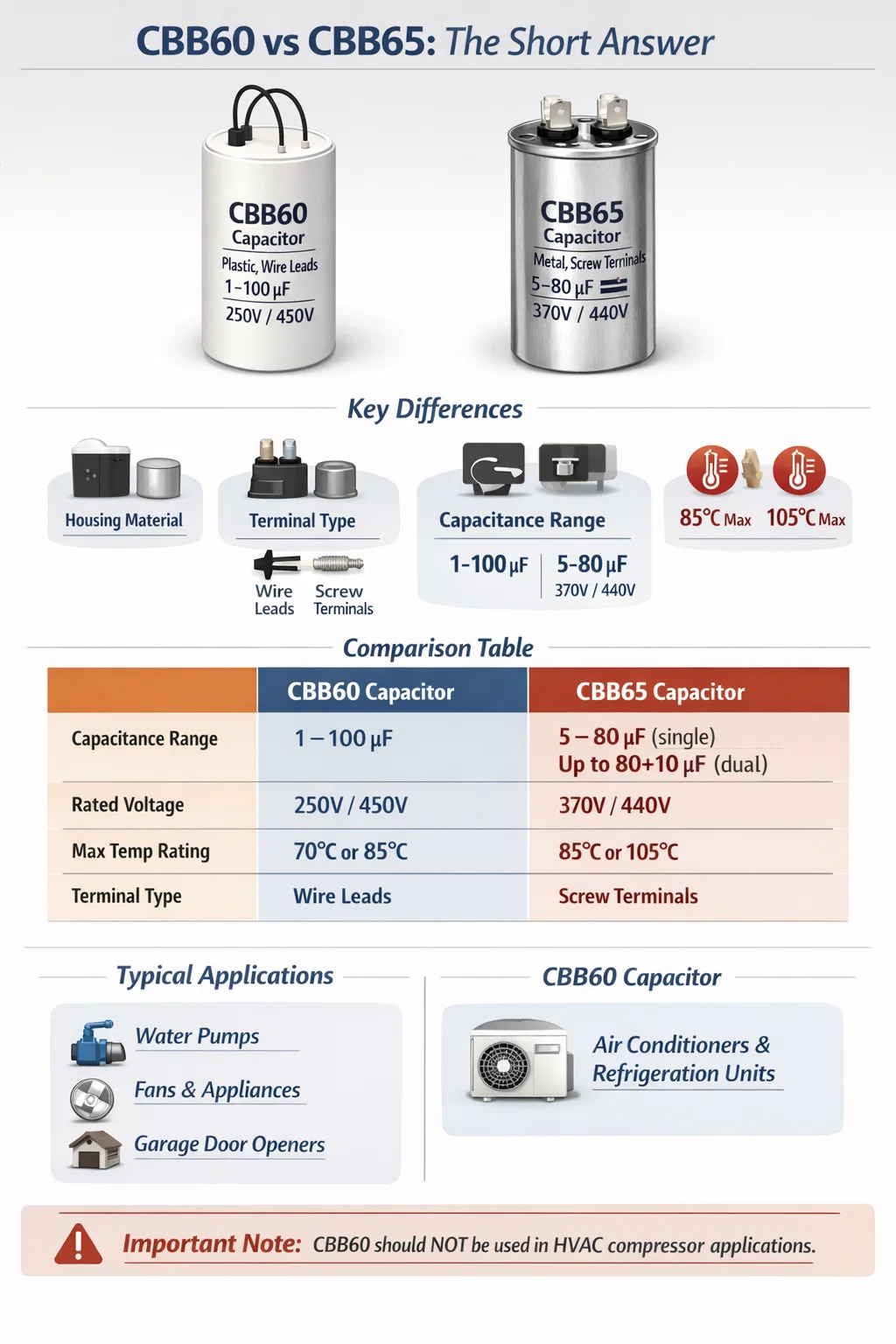

CBB60 در مقابل CBB65: پاسخ کوتاه

تفاوت اساسی بین الف خازن CBB60 و یک خازن CBB65 به ساختار فیزیکی و محیط برنامه مورد نظر می رسد. CBB60 یک خازن استوانه ای سیمی است که عمدتاً برای مدارهای راه اندازی و راه اندازی موتور AC تک فاز طراحی شده است. ، در حالی که CBB65 یک خازن فلزی قوطی و ترمینال پیچی است که برای کاربردهای سنگین تر مانند کمپرسورهای تهویه مطبوع و واحدهای تبرید مهندسی شده است. هر دو خازن فیلم پلی پروپیلن هستند که بر روی مدارهای AC کار می کنند، اما از نظر فرم، نوع ترمینال، محدوده ظرفیت خازنی و انعطاف پذیری حرارتی به طور قابل توجهی متفاوت هستند.

اگر یک خازن جایگزین یا منبع خازن برای طراحی جدید انتخاب می کنید، این دو معمولاً بدون توجه به روش نصب، پیکربندی ترمینال و سقف دمای کار قابل تعویض نیستند. اشتباه گرفتن این دو نوع - حتی زمانی که مقدار ظرفیت خازنی و رتبه بندی ولتاژ یکسان به نظر می رسد - می تواند منجر به خرابی زودرس یا خطرات ایمنی در محیط های پر بار شود.

ساختار فیزیکی و ضریب فرم

آشکارترین تمایز بین CBB60 و CBB65 در بسته بندی فیزیکی آنها نهفته است.

خازن CBB60: محفظه پلاستیکی استوانه ای

یک خازن CBB60 از یک بدنه پلاستیکی استوانه ای (معمولاً پلی پروپیلن یا محفظه مقاوم در برابر شعله) با دو یا چهار سیم سیمی که از یک انتها امتداد دارند استفاده می کند. قطر بدنه معمولاً از 30 میلی متر تا 50 میلی متر با ارتفاع بین 60 تا 100 میلی متر بسته به ظرفیت. این سرنخ‌ها به آن اجازه می‌دهند که مستقیماً روی تخته‌های ترمینال موتور نصب شود یا از طریق پایانه‌های اتصال سریع متصل شود. پوشش پلاستیکی با رزین اپوکسی یا پرکننده عایق مشابه پر می شود تا سیم پیچ داخلی فیلم را در برابر نفوذ رطوبت ببندد.

از آنجایی که از سیم های سربی استفاده می کند، CBB60 یک جزء "سرب دار" در نظر گرفته می شود. معمولاً به صورت عمودی یا در یک زاویه در محفظه خازن موتور قرار می گیرد و توسط یک براکت یا گیره پلاستیکی محکم می شود. این طراحی از نظر فضا کارآمد و هزینه تولید پایینی دارد، به همین دلیل است که بر موتور پمپ آب، موتور فن و بخش موتور لوازم کوچک تسلط دارد.

خازن CBB65 : محفظه قوطی آلومینیومی فلزی

در مقابل، یک خازن CBB65 در یک قرار دارد قوطی گرد آلیاژ آلومینیوم . پایانه‌های آن کانکتورهای پیچی هستند که در بالا نصب شده‌اند، که به اتصالات سیم‌کشی ایمن اجازه می‌دهد که بهتر از سیم‌های ساده در برابر لرزش مقاومت کنند. محفظه فلزی در مقایسه با پلاستیک، اتلاف گرما و محافظت مکانیکی عالی را ارائه می دهد. ابعاد معمولی شامل قطر از 40 میلی متر تا 50 میلی متر و ارتفاعات از 70 میلی متر تا 120 میلی متر، هر چند خازن های دوگانه (که دو مقدار ظرفیت خازنی را در یک واحد ترکیب می کنند) می توانند بزرگتر باشند.

قوطی آلومینیومی با یک دریچه کاهش فشار در پایین یا بالا مهر و موم شده است که در صورت فشار بیش از حد داخلی به عنوان یک شیر اطمینان عمل می کند. این ویژگی در محیط های کمپرسور که دمای محیط می تواند به سرعت افزایش یابد بسیار مهم است. بدنه فلزی همچنین از نصب خارجی از طریق نوار یا براکت فولادی پشتیبانی می‌کند، که روش استاندارد صنعتی برای نصب خازن HVAC است.

مقایسه رتبه بندی های الکتریکی

هر دو نوع خازن بر روی مدارهای متناوب AC کار می کنند، اما پارامترهای نامی آنها به گونه ای متفاوت است که موارد استفاده مورد نظر آنها را منعکس می کند.

رتبه های ولتاژ سزاوار توجه ویژه هستند. CBB65 تقریباً به طور انحصاری در دسترس است 370 VAC و 440 VAC برای رسیدگی به شرایط ولتاژ در داخل سیستم های کمپرسور HVAC، که در آن نوسانات لحظه ای در هنگام راه اندازی موتور می تواند بسیار بالاتر از ولتاژ خط اسمی باشد. خازن های CBB60 در 250 VAC به طور خطرناکی در آن شرایط دست کم گرفته می شوند - حتی اگر مقدار ظرفیت با هم مطابقت داشته باشد.

محیط های کاربردی معمولی

درک اینکه هر خازن برای کار کردن در کجا طراحی شده است به روشن شدن دلیل وجود تفاوت های فیزیکی و الکتریکی در وهله اول کمک می کند.

جایی که از خازن های CBB60 استفاده می شود

خازن های CBB60 خازن استاندارد کارکرد موتور و استارت موتور برای طیف وسیعی از موتورهای القایی تک فاز در محیط های سبک تا متوسط هستند. کاربردهای رایج عبارتند از:

• موتورهای پمپ آب (معمولاً 0.37 کیلووات تا 2.2 کیلووات شناور و روی سطح)
• فن های سقفی و اگزوز فن ها
• موتورهای درام ماشین لباسشویی
• گردشگرهای کوچک هوا و تجهیزات تهویه
• درب بازکن گاراژ
• موتورهای پمپ استخر و آبگرم در محدوده توان پایین تر

در این محیط‌ها، دمای عملیاتی کمتر از 70 تا 85 درجه سانتی‌گراد است و بارهای ارتعاشی متوسط هستند. محیط به طور معمول به اندازه کافی کنترل می شود که یک محفظه پلاستیکی محافظت کافی در برابر رطوبت و ضربه های مکانیکی ایجاد کند.

جایی که از خازن های CBB65 استفاده می شود

خازن های CBB65 برای نیازهای تهویه مطبوع و موتورهای کمپرسور تبرید به طور هدفمند ساخته شده اند. محیط های کاربردی اصلی آنها عبارتند از:

• واحدهای کمپرسور تهویه مطبوع مرکزی (سیستم های اسپلیت، واحدهای پکیج)
• کمپرسورهای پمپ حرارتی
• کمپرسورهای تبرید تجاری
• واحدهای کندانسور هوا خنک
• موتورهای فن کندانسور در واحدهای HVAC در فضای باز

در یک کابینت کمپرسور تهویه مطبوع در فضای باز در یک روز گرم تابستان، دمای داخلی می تواند افزایش یابد دمای محیط 55 تا 70 درجه سانتی گراد با اضافه کردن حرارت موضعی بیشتر به سطح موتور کمپرسور. خازن نصب شده در کنار آن موتور باید به طور قابل اعتمادی زنده بماند 85 تا 105 درجه سانتی گراد دمای کار مداوم - مشخصاتی که CBB65 برای آن رتبه بندی شده است، اما اکثر واحدهای استاندارد CBB60 چنین نیستند.

عملکرد حرارتی و اتلاف حرارت

مدیریت حرارتی یکی از مهم ترین تفاوت های فنی بین این دو خانواده خازن است و به طور مستقیم انتخاب مواد را توضیح می دهد.

خازن های فیلم پلی پروپیلن به دلیل تلفات دی الکتریک، به ویژه تحت جریان AC پیوسته، گرما را در داخل تولید می کنند. در کاربردهای موتوری، خازن همیشه در حین کارکرد موتور روشن می‌شود - این یک جزء پالس شروع کوتاه نیست، بلکه یک عنصر فعال پیوسته در مدار کار است. هر گرمایی که به طور موثر دفع نمی شود در داخل بدنه خازن جمع می شود و تخریب دی الکتریک را تسریع می کند.

آلومینیوم دارای رسانایی حرارتی تقریباً 205 W/(m·K) است. ، در حالی که پلاستیک های مهندسی معمولی مورد استفاده در محفظه های CBB60 از 0.1 تا 0.5 W/(m·K) متغیر است. این بدان معناست که قوطی فلزی یک خازن CBB65 گرما را تقریباً 400 تا 2000 برابر بیشتر از محفظه پلاستیکی یک CBB60 از طریق دیواره های خود دفع می کند. از نظر عملی، دمای هسته CBB65 تحت بار به طور قابل توجهی کمتر از دمای CBB60 است که تحت فشار الکتریکی یکسانی قرار دارد، به طور مستقیم عمر مفید را افزایش می دهد و خطر شکست حرارتی را کاهش می دهد.

به همین دلیل است که خازن‌های CBB65 را می‌توان برای حداکثر دمای عملیاتی 105 درجه سانتی‌گراد در نسخه‌های درجه بالا ارزیابی کرد - محفظه فلزی دمای فیلم داخلی را حتی در زمانی که محیط خارجی شدید است، در سطحی قابل دوام نگه می‌دارد. خازن CBB60 نصب شده در کابینت کمپرسور در فضای باز با درجه حرارت 85 درجه سانتیگراد ممکن است از نظر فنی در دمای اتاق دوام بیاورد، اما زمانی که دمای محیط به طور مداوم در طول ماه های تابستان به سمت سقف خود رانده شود، عمر قابل توجهی کاهش می یابد.

ویژگی های ایمنی و حالت های شکست

فلسفه طراحی ایمنی خازن‌های CBB60 و CBB65 به‌طور قابل‌توجهی متفاوت است، که باز منعکس‌کننده محیط استقرار مربوطه آن‌ها است.

فیلم خود درمانی در هر دو نوع

هر دو خازن CBB60 و CBB65 از فیلم پلی پروپیلن متالیز شده با خاصیت خود ترمیمی استفاده می کنند. هنگامی که یک شکست دی الکتریک موضعی رخ می دهد - یک سوراخ میکروسکوپی در فیلم - الکترود فلزی نازک در آن نقطه فوراً به دلیل انرژی تخلیه تبخیر می شود، خطا را پاک می کند و عایق را بازیابی می کند. این مکانیسم به خازن اجازه می دهد تا از هزاران رویداد خطای جزئی در طول عمر خود بدون خرابی فاجعه بار زنده بماند. ویژگی خود ترمیمی قدرت مشترک همه خازن های فیلم سری CBB است.

دریچه تخلیه فشار در CBB65

خازن های CBB65 در یک قوطی آلومینیومی با یک آب بندی می شوند دریچه کاهش فشار داخلی ، معمولاً در پایین قوطی قرار دارد یا در مهر و موم درب ادغام می شود. اگر گازهای داخلی به دلیل اضافه ولتاژ طولانی یا تخریب حرارتی ایجاد شود، این دریچه به صورت کنترل شده باز می شود و فشار را آزاد می کند و از پارگی شدید قوطی جلوگیری می کند. نتیجه یک حالت نسبتاً ایمن "شکست باز" به جای حالت انفجاری است.

خازن های پلاستیکی CBB60 فاقد این دریچه هستند. تحت بار شدید، CBB60 می تواند متورم شود، محفظه خود را ترک کند، یا در بدترین موارد با نیروی ناگهانی بیشتری پاره شود، به خصوص اگر رزین پرکننده کافی نباشد یا کهنه شود. این یک حالت شکست شناخته شده در حفره های موتور پمپ با تهویه ضعیف است که در آن جایگزینی خازن فراتر از عمر ایمن عملی به تعویق می افتد.

مقاومت تخلیه

بسیاری از خازن های CBB65 - به ویژه آنهایی که در بازارهای تهویه مطبوع آمریکای شمالی فروخته می شوند - شامل یک خازن داخلی هستند. مقاومت خونریزی (معمولا 10 کیلو اهم تا 20 کیلو اهم) سیم کشی روی پایانه ها برای تخلیه ولتاژ باقیمانده پس از قطع برق دستگاه. این یک ویژگی ایمنی حیاتی برای تکنسین های خدماتی است که ممکن است کمی پس از خاموش کردن سیستم خازن را کنترل کنند. شارژ باقی مانده در خازن 440 VAC 40 µF در صورت تخلیه نشدن می تواند کشنده باشد. خازن های CBB60 ممکن است بسته به سازنده و درجه این مقاومت شامل این مقاومت باشند یا نباشند.

خازن های دوگانه: یک ویژگی خاص CBB65

یکی از دسته بندی محصولات قابل توجهی که در خانواده CBB65 وجود دارد اما معادل واقعی در CBB60 وجود ندارد، خازن دو کاره (گاهی اوقات در بازارهای آمریکای شمالی با عنوان "خازن دوگانه" یا "خازن بیضی" شناخته می شود).

یک خازن CBB65 دو کاره شامل دو عنصر خازن مستقل در یک قوطی آلومینیومی است که یک ترمینال مشترک دارند. این سه پایانه معمولاً دارای برچسب هستند HERM (کمپرسور هرمتیک)، FAN (موتور فن کندانسور) و COM (متداول) . این دو خازن مجزا را در یک واحد ادغام می کند و باعث صرفه جویی در فضا و هزینه در تجهیزات HVAC می شود.

پیکربندی های رایج خازن دوگانه شامل مقادیری مانند:

• 35 µF 5 µF / 440 VAC (سیستم اسپلیت مسکونی متوسط)
• 45 µF 5 µF / 440 VAC (مسکونی بزرگ‌تر یا تجاری سبک)
• 55 µF 7.5 µF / 440 VAC (کمپرسور با ظرفیت بالاتر)
• 80 µF 10 µF / 370 VAC (راه‌اندازی کمپرسور تجاری سنگین)

این پیکربندی دوگانه از نظر فیزیکی فقط در قالب یک قوطی فلزی عملی است زیرا دو عنصر فیلم زخمی مجزا به فضای کافی و مدیریت حرارتی نیاز دارند. یک محفظه با روکش پلاستیکی به سبک CBB60 به طور قابل اعتمادی از این پیکربندی در شرایط کمپرسور با دمای بالا پشتیبانی نمی کند، که یکی دیگر از دلایلی است که پلت فرم CBB65 در HVAC غالب باقی می ماند.

استانداردهای صدور گواهینامه و انطباق

هر دو خازن CBB60 و CBB65 توسط استاندارد ملی چین کنترل می شوند GB/T 3667 که خازن های موتور AC را پوشش می دهد. با این حال، دسته بندی محصولاتی که تحت آن استاندارد قرار می گیرند، نیازهای متفاوت آنها را نشان می دهد. فراتر از استانداردهای چینی، خازن های فروخته شده در بازارهای جهانی دارای گواهینامه های اضافی هستند.

• خازن های CBB60 معمولاً دارای علامت CE برای بازارهای اروپایی و گواهی UL/CUL برای آمریکای شمالی در هنگام استفاده در تعویض موتور پمپ و فن هستند.
• خازن های CBB65 برای بازار تهویه مطبوع آمریکای شمالی مشمول UL 810 (استاندارد برای خازن ها) و باید با الزامات فهرست UL برای استفاده در تجهیزات HVAC ذکر شده مطابقت داشته باشد. بسیاری از آنها دارای علامت های انطباق CSA و RoHS هستند.

هنگام جایگزینی خازن ها در تجهیزاتی که در اصل با یک نوع خازن خاص تأیید شده بودند، جایگزینی یک جزء تایید نشده یا با دسته های مختلف می تواند از نظر فنی گواهینامه تجهیزات را باطل کند و مشکلات مربوط به مسئولیت ایجاد کند، به ویژه در تأسیسات تجاری که بازرسی منظم دارند.

نحوه خواندن علائم روی هر خازن

هر دو خازن CBB60 و CBB65 مشخصات کلیدی خود را مستقیماً روی محفظه چاپ می کنند. درک این علامت گذاری ها امکان انتخاب دقیق جایگزین را بدون حدس و گمان فراهم می کند.

یک برچسب خازن معمولی CBB60 ممکن است به شرح زیر باشد:

CBB60 - 30 µF ± 5٪ - 450 VAC - 50/60 هرتز - 85 درجه سانتیگراد

یک برچسب خازن معمولی CBB65 ممکن است به شرح زیر باشد:

CBB65A - 45 5 µF ± 5٪ - 440 VAC - 50/60 هرتز - 105 درجه سانتیگراد - P2 (کلاس مقاومت تخلیه)

پسوند "A" در CBB65A معمولاً وجود یک مقاومت تخلیه داخلی را نشان می دهد. مقدار ظرفیت خازنی دوگانه (به عنوان مثال، 45 5 µF) بلافاصله آن را به عنوان یک واحد دوگانه شناسایی می کند. درجه ولتاژ 440 VAC و درجه حرارت 105 درجه سانتیگراد تأیید می کند که برای سرویس کمپرسور رتبه بندی شده است.

هنگام تعویض هر یک از خازن ها، مطابقت دارد هر سه پارامتر کلیدی -مقدار خازن، رتبه ولتاژ و درجه حرارت - ضروری است. جایگزینی با ولتاژ کمتر یا درجه حرارت پایین تر هرگز قابل قبول نیست. ولتاژ بالاتر یا درجه حرارت بالاتر از نظر الکتریکی به عنوان جایگزین ایمن است، اگرچه ابعاد فیزیکی نیز باید تأیید شود.

انتظارات طول عمر و الگوهای تخریب

طول عمر خازن به شدت به دمای کار، تنش ولتاژ و چرخه کار بستگی دارد. CBB60 و CBB65 هر دو نوع فیلم متالایز هستند که معمولاً از خازن های الکترولیتی در سرویس موتور AC دوام بیشتری دارند، اما عمر مورد انتظار آنها به دلیل شرایط کاربردی متفاوت است.

عمر سرویس CBB60

در سرویس موتور پمپ معمولی یا موتور فن در دمای محیط متوسط (زیر 40 درجه سانتیگراد)، خازن CBB60 با کیفیت می تواند به دست آید. 30000 تا 50000 ساعت کار قبل از اینکه رانش خازنی قابل توجهی رخ دهد. در تجهیزات فصلی (مانند پمپ استخر که 8 ساعت در روز در طول یک فصل 6 ماهه کار می کند)، این تقریباً به 10 تا 17 سال خدمات ترجمه می شود. با این حال، در محفظه هایی با تهویه ضعیف یا نزدیک به منابع گرما، این می تواند به شدت کاهش یابد - برخی از واحدها ظرف 3 تا 5 سال در محفظه های پمپ با دمای بالا از کار می افتند.

عمر سرویس CBB65

برای سرویس کمپرسور تهویه مطبوع، یک خازن CBB65 در ساخت با کیفیت خوب معمولاً برای 60000 ساعت یا بیشتر در دمای نامی با این حال، شرایط خدمات HVAC در دنیای واقعی برای خازن ها سخت است. نوسانات ولتاژ ناشی از رویدادهای شبکه برق، استارت های مکرر کمپرسور و عملکرد پایدار در دمای محیط بالاتر از 40 درجه سانتی گراد می تواند عمر مفید را کاهش دهد. 8 تا 15 سال در کاربردهای مسکونی به همین دلیل است که تکنسین های خدمات تهویه مطبوع در آب و هوای گرم اغلب تعویض خازن فعال را هر 7 تا 10 سال حتی قبل از وقوع خرابی قابل مشاهده توصیه می کنند.

رانش خازنی رایج ترین حالت تخریب در هر دو نوع است. خازنی که بیش از 10 درصد از ظرفیت نامی خود را از دست داده است ممکن است باعث شود که موتور جریان بیشتری بکشد، داغتر کار کند و بازدهی کمتری داشته باشد - حتی اگر به طور کامل خراب نشده باشد. اندازه‌گیری ظرفیت خازن با ظرفیت‌سنج در طول تعمیر و نگهداری معمول می‌تواند قبل از اینکه باعث خرابی کمپرسور شود، آن را تشخیص دهد.

قابلیت تعویض: آیا می توانید یکی را با دیگری جایگزین کنید؟

این یکی از کاربردی ترین سوالاتی است که در سناریوهای خدمات صحرایی و جایگزینی مطرح می شود.

به طور خلاصه: CBB65 می تواند جایگزین CBB60 در بیشتر برنامه ها شود، اما CBB60 نباید جایگزین CBB65 در کاربردهای کمپرسور شود.

اگر به جایگزینی برای خازن CBB60 موتور پمپ نیاز دارید و یک واحد CBB65 با ظرفیت خازنی منطبق و درجه ولتاژ بالاتر موجود است، به صورت الکتریکی کار می کند و ممکن است به دلیل ویژگی های حرارتی بهتر، از نظر طول عمر بهتر از نمونه اصلی بهتر عمل کند. شما باید تفاوت نوع ترمینال (ترمینال پیچ در مقابل سیم سیم) را با اتصال دهنده های مناسب برطرف کنید.

رفتن به سمت دیگر - نصب یک خازن CBB60 در یک برنامه کمپرسور HVAC - به چند دلیل توصیه نمی شود:

• درجه حرارت CBB60 (اغلب 85 درجه سانتیگراد) ممکن است برای شرایط محیطی پایدار کمپرسور کافی نباشد.
• رتبه بندی ولتاژ (250 VAC معمول در CBB60) با سرویس کمپرسور 370-440 VAC ناسازگار است.
• سیم های سیم برای محیط ارتعاش یک واحد کمپرسور بدون کاهش فشار اضافی مناسب نیستند.
• عدم وجود دریچه کاهش فشار به معنای حالت خرابی خطرناک تر تحت تنش حرارتی است.
• عدم وجود پیکربندی دوگانه به این معنی است که دو واحد مجزا در جایی که یک واحد دوگانه CBB65 معمولاً خدمت می‌کند مورد نیاز است.

ملاحظات قیمت و در دسترس بودن

از دیدگاه منبع تجاری، خازن های CBB60 و CBB65 سطوح مختلف بازار را اشغال می کنند.

خازن های CBB60 اجزای کالایی با حجم بالا هستند. یک استاندارد 20 µF / 450 VAC CBB60 از یک تولید کننده متوسط هزینه تقریباً دارد 0.80 تا 2.50 دلار در هر واحد در سفارشات حجمی آنها به طور گسترده ای از توزیع کنندگان الکترونیک، تامین کنندگان قطعات لوازم خانگی و بازارهای آنلاین در سراسر جهان در دسترس هستند.

خازن های CBB65، به ویژه انواع دوگانه برای استفاده از تهویه مطبوع، قیمت های بالاتری دارند که نشان دهنده ساختار پیچیده تر و مواد با درجه بالاتر آنها است. الف 45 5 µF / 440 VAC دو کاره CBB65 معمولا هزینه دارد 4 تا 15 دلار در هر واحد در خرده فروشی، با واحدهای مارک دار از تامین کنندگان اصلی HVAC OEM گاهی اوقات به 20 تا 30 دلار می رسد. خازن‌های تقلبی و نامرغوب CBB65 یک مشکل مستند در بازار قطعات تعویضی HVAC هستند - واحدهای دارای قوطی‌های آلومینیومی اما ساختار داخلی ناکافی باعث خرابی کمپرسور با خارج شدن سریع از تحمل یا از کار افتادن زودهنگام در زیر گرما شده است. خرید از توزیع کنندگان معتبر و تایید علائم لیست UL توصیه می شود.
