خازن CBB60 برای پمپ آب: راهنمای انتخاب و تعویض

بله - الف خازن CBB60 فقط با پمپ های آب سازگار نیست. به طور خاص برای آنها طراحی شده است. این خازن اجرا شده انتخاب استانداردی برای موتورهای پمپ آب تک فاز AC است که در سیستم های چاه مسکونی، پمپ های استخر، تجهیزات آبیاری و پمپ های جت یافت می شود. بدون CBB60 کارآمد، اکثر این موتورها نمی توانند تغییر فاز مورد نیاز برای شروع یا حفظ چرخش کارآمد را ایجاد کنند. اگر پمپ شما زمزمه می‌کند اما روشن نمی‌شود، داغ می‌شود، قطع کننده‌ها قطع می‌شود، یا به سادگی خاموش می‌شود، خازن کارکرده CBB60 یکی از اولین قطعاتی است که باید آزمایش و جایگزین شود.

a چیست خازن CBB60 و چرا برای پمپ ها اهمیت دارد؟

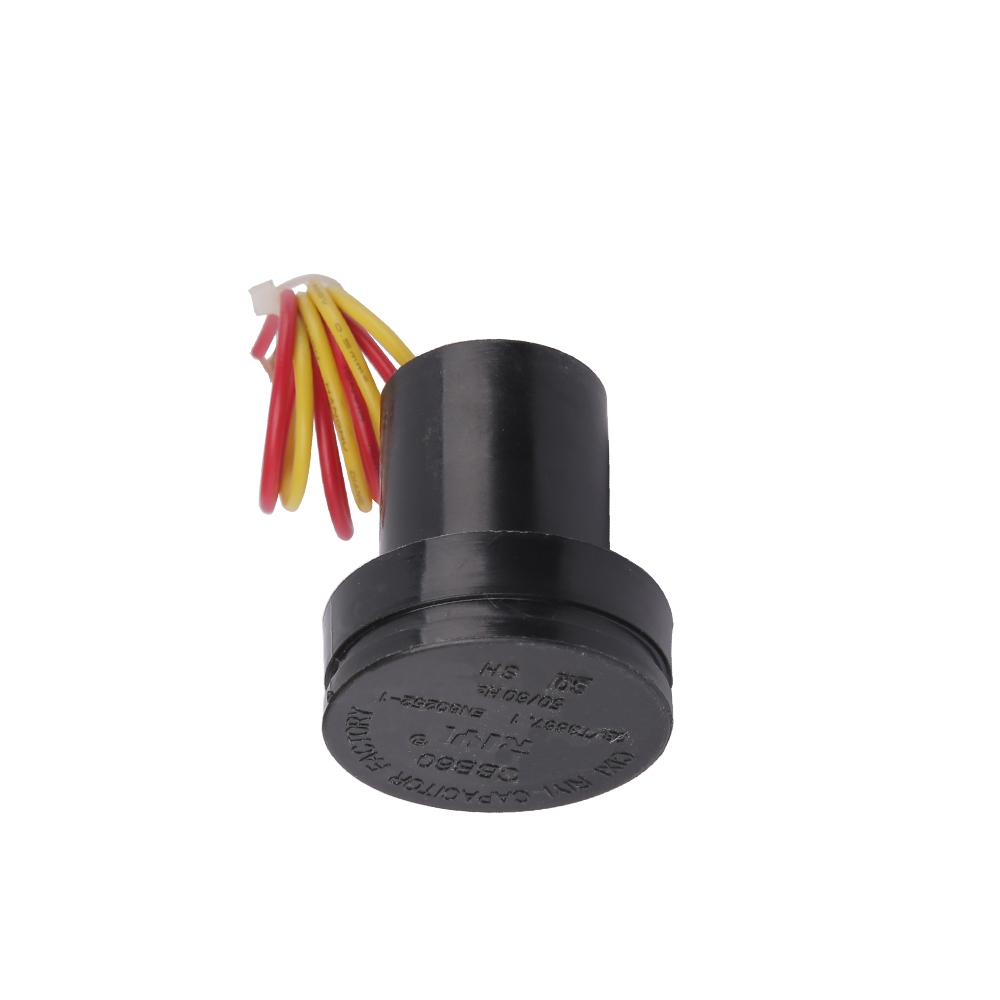

خازن CBB60 یک خازن فیلم پلی پروپیلن متالایزه است که در یک محفظه پلاستیکی استوانه ای قرار گرفته است که برای عملکرد موتور AC درجه بندی شده است. نام "CBB60" از یک سیستم طبقه بندی استاندارد ملی چین (GB/T 3667) پیروی می کند، که در آن "C" مخفف خازن است، "B" دوم نشان دهنده دی الکتریک فیلم پلی پروپیلن، سومین "B" نشان دهنده ساختار فلزی، و "60" به استاندارد سری برای خازن های موتور AC اشاره دارد.

در موتورهای القایی تک فاز - که بیشتر پمپ های آب خانگی از آن استفاده می کنند - استاتور فقط یک سیم پیچ اصلی دارد. این یک میدان مغناطیسی ضربانی ایجاد می کند، نه یک میدان چرخشی. بدون تغییر فاز، روتور نمی تواند تعیین کند که در کدام جهت بچرخد و دارای گشتاور شروع صفر است. خازن کارکرد CBB60 به صورت سری با سیم پیچ کمکی (شروع) سیم کشی می شود و اختلاف فاز الکتریکی 90 درجه لازم را بین دو سیم پیچ ایجاد می کند. این اختلاف فاز یک میدان مغناطیسی دوار ایجاد می‌کند که باعث می‌شود روتور در جهت معینی بچرخد و عملکرد صاف را در زیر بار حفظ کند.

برخلاف خازن‌های راه‌اندازی (که الکترولیتی هستند و فقط برای مدت کوتاهی در هنگام راه‌اندازی درگیر می‌شوند)، CBB60 به طور مداوم در طول کار با انرژی باقی می‌ماند. این بدان معنی است که باید ولتاژ نامی کامل و جریان موج دار AC را برای مدت طولانی - گاهی اوقات ساعت ها یا روزها - بدون کاهش تحمل کند. دی الکتریک فیلم پلی پروپیلن آن این امکان را فراهم می کند ضریب اتلاف کمتر، مقاومت عایق بالاتر و پایداری حرارتی بسیار بالاتر در مقایسه با جایگزین های الکترولیتی

مشخصات الکتریکی کلیدی که باید مطابقت داشته باشید

انتخاب خازن نامناسب برای موتور پمپ آب فقط ناکارآمد نیست، بلکه می‌تواند سیم‌پیچ‌های موتور را بسوزاند یا باعث خرابی فاجعه‌بار خود خازن شود. در اینجا مشخصاتی هستند که بیشترین اهمیت را دارند:

مقدار ظرفیت (μF)

این مهم ترین مشخصات است. مقادیر متداول مورد استفاده در کاربردهای پمپ آب در محدوده متفاوتی قرار دارند 6μF تا 100μF ، با مقادیری که اغلب با آن مواجه می شوند 8μF، 10μF، 12μF، 16μF، 20μF، 25μF، 30μF و 40μF هستند. مقدار صحیح توسط سازنده موتور بر اساس امپدانس سیم پیچ، تعداد قطب ها و جریان نامی تعیین می شود. همیشه مقدار اصلی را دقیقاً مطابقت دهید - استفاده از خازن 20٪ بالاتر یا کمتر از مقدار مشخص شده می تواند باعث گرم شدن بیش از حد، کاهش گشتاور یا سرعت نوسان شود.

تلورانس معمولاً برای واحدهای CBB60 با کیفیت 5±٪ است. از هر خازنی که ادعای تحمل ± 10% یا بالاتر را در کاربردهای موتور دقیق دارد، خودداری کنید.

رتبه بندی ولتاژ (VAC)

خازن های استاندارد CBB60 برای پمپ های آب دارای رتبه بندی هستند 250 VAC یا 450VAC . برای سیستم های تک فاز 120 ولت، ولتاژ 250 ولت حداقل است، اما 450 ولت برای حاشیه ترجیح داده می شود. برای سیستم های 220-240 ولت، فقط از واحدهای دارای ولتاژ 450 ولت استفاده کنید. هرگز یک خازن با ولتاژ پایین تر را جایگزین نکنید، حتی به طور موقت - دی الکتریک را می توان در میلی ثانیه سوراخ کرد و باعث اتصال کوتاه شد.

فرکانس (هرتز)

اکثر خازن های CBB60 برای فرکانس 50 هرتز یا 60 هرتز یا هر دو درجه بندی می شوند. پمپ های آمریکای شمالی با فرکانس 60 هرتز کار می کنند. بیشتر اروپا، آسیا و آفریقا با فرکانس 50 هرتز کار می کنند. استفاده از خازن 50 هرتز در سیستم 60 هرتز به طور کلی قابل قبول است زیرا راکتانس کمی کاهش می یابد، اما همیشه برگه داده را تأیید کنید.

محدوده دمای عملیاتی

خازن های استاندارد CBB60 از رتبه بندی می شوند -25 تا 70 درجه سانتی گراد . اگر پمپ شما در تلمبه‌خانه گرم، نزدیک دیگ بخار یا در آب و هوای گرم کار می‌کند، به دنبال واحدهای با برد وسیع با درجه حرارت 85 درجه سانتیگراد یا حتی 105 درجه سانتیگراد باشید. تخریب حرارتی بالاتر از دمای نامی یکی از دلایل اصلی خرابی اولیه خازن است.

چگونه بفهمیم خازن کارکرد CBB60 شما خراب شده است؟

خرابی خازن در موتورهای پمپ آب اغلب به تدریج ایجاد می شود، اما در برخی موارد می تواند ناگهانی و کامل باشد. تشخیص زودهنگام علائم می تواند از آسیب های گران قیمت موتور جلوگیری کند.

علامت 1 - موتور زمزمه می کند اما شروع نمی شود

این علامت کلاسیک خرابی خازن است. شما می شنوید که موتور انرژی می دهد و زمزمه کم تولید می کند، اما شفت نمی چرخد. اگر قرار بود شفت پمپ را به صورت دستی بچرخانید (اول با برق خاموش)، موتور می‌گیرد و کار می‌کند - نشان می‌دهد که سیم‌پیچ‌ها دست نخورده هستند اما گشتاور راه‌اندازی وجود ندارد. این به دلیل یک مدار باز یا CBB60 به شدت تخریب شده است که دیگر نمی تواند تغییر فاز لازم را ایجاد کند.

علامت 2 - موتور به آهستگی شروع به کار می کند یا تحت بار مشکل دارد

خازنی که ظرفیت قابل توجهی را از دست داده است - مثلاً از 25μF به 18μF کاهش یافته است - ممکن است همچنان به موتور اجازه راه اندازی در شرایط بدون بار بدهد، اما با اعمال فشار آب دچار مشکل می شود یا متوقف می شود. این اغلب به صورت کند شدن زمان شیب بالا، عملکرد نامنظم یا قطع شدن پمپ تحت فشار ظاهر می شود.

علامت 3 - گرم شدن بیش از حد موتور

هنگامی که ظرفیت خازن از مقدار نامی خود خارج می شود، تعادل جریان بین سیم پیچ اصلی و کمکی مختل می شود. موتور برای جبران جریان اضافی می کشد که گرما تولید می کند. موتوری که با CBB60 خراب یا خراب کار می کند می تواند به دمای 30 تا 50 درجه سانتیگراد بالاتر از سطح عملکرد عادی برسد. ، تسریع خرابی عایق و سایش یاتاقان.

علامت 4 - آسیب فیزیکی قابل مشاهده

بدنه خازن را مستقیماً بررسی کنید. علائم رایج شکست عبارتند از:

• پوشش پلاستیکی برآمده یا ترک خورده
• آثار سوختگی یا ذوب شدن در اطراف پایانه ها
• تراوش روغن یا باقیمانده از پایه (نشان دهنده خرابی دی الکتریک داخلی است)
• اتصالات ترمینال خورده یا شل شده است

هر یک از این نشانه های بصری بدون در نظر گرفتن مقادیر اندازه گیری شده، جایگزینی فوری را تضمین می کند.

علامت 5 - حرکت بریکر هنگام استارت موتور

یک خازن CBB60 کوتاه، یک اتصال کوتاه به مرده در سراسر مدار سیم پیچ موتور ایجاد می کند و باعث ایجاد جریان هجومی عظیمی می شود که بلافاصله قطع کننده را قطع می کند یا فیوز را منفجر می کند. اگر پمپ شما هر بار که می‌خواهد راه‌اندازی کند، به‌طور مداوم محافظ مدار را خاموش می‌کند، خازن کوتاه‌شده در فهرست مقصران قرار دارد.

آزمایش خازن CBB60 با مولتی متر

قبل از خرج کردن پول برای تعویض، مطمئن شوید که خازن واقعاً مقصر است. در اینجا نحوه تست صحیح آن آورده شده است.

اول ایمنی - خازن را تخلیه کنید

هرگز پایانه های خازن را قبل از تخلیه لمس نکنید. یک خازن CBB60 با ولتاژ 450 VAC می تواند شارژی را نگه دارد که می تواند باعث ایجاد شوک شدید شود. برای تخلیه ایمن: با قطع کامل برق، از یک مقاومت 10kΩ-20kΩ (حداقل 5 وات) استفاده کنید که روی ترمینال ها به مدت 5 تا 10 ثانیه پل شده است. از طرف دیگر، از یک پیچ گوشتی عایق برای پل زدن کوتاه ترمینال ها استفاده کنید - یک جرقه کوچک خواهید دید که طبیعی است و تخلیه را تأیید می کند.

استفاده از حالت خازنی

مولتی متر دیجیتال خود را روی حالت ظرفیت خازنی قرار دهید (معمولاً با نمادی شبیه به دو خط موازی مشخص می شود). خازن را از مدار جدا کرده و پروب ها را به هر ترمینال لمس کنید. یک CBB60 سالم باید بین 5 تا 10 درصد ظرفیت برچسب گذاری شده خود را نشان دهد. به عنوان مثال، یک خازن 25µF باید بین 22.5µF و 27.5µF خوانده شود. مقدار قابل توجهی زیر این - مثلاً 15 µF در خازن 25 µF - نشان دهنده تخریب قابل توجه است. خواندن صفر یا OL (اضافه بار) نشان دهنده خرابی مدار باز است.

استفاده از حالت مقاومت به عنوان یک بررسی اساسی

اگر مولتی متر شما فاقد عملکرد ظرفیت خازنی است، به حالت مقاومت (Ω) در محدوده بالا (200 کیلو اهم یا بالاتر) بروید. پروب ها را به پایانه ها لمس کنید. یک خازن خوب در حین شارژ شدن از باتری کنتور مقاومتی از نزدیک به صفر تا چند صد کیلومتر را نشان می‌دهد - این رفتار شارژ کردن نشان می‌دهد که خازن کوتاه یا باز نیست. قرائتی که روی صفر می ماند (کوتاه شده) یا فوراً به OL بدون هیچ گونه رفتار شارژی می پرد (باز) نشان دهنده شکست است. این روش مقدار خازن را تأیید نمی کند، فقط عملکرد اولیه را تأیید می کند.

فرآیند تعویض گام به گام خازن های پمپ آب

تعویض خازن کارکرد CBB60 یکی از ساده ترین تعمیرات پمپ آب است که می توانید خودتان انجام دهید. کل فرآیند معمولا کمتر از 30 دقیقه طول می کشد.

1. برق را قطع کنید - قطع کننده مدار تغذیه کننده پمپ را خاموش کرده و با یک تستر ولتاژ بررسی کنید. تنها به یک سوئیچ تکیه نکنید.
2. خازن را پیدا کنید - در اکثر پمپ های آب، خازن CBB60 در یک محفظه کوچک روی بدنه موتور قرار می گیرد که اغلب توسط یک بند یا گیره فلزی محکم می شود. پوشش را بردارید تا نمایان شود.
3. از سیم کشی عکس بگیرید - قبل از قطع هر چیزی، یک عکس واضح از اتصالات ترمینال بگیرید. خازن های CBB60 برای پمپ ها معمولاً دارای دو یا سه پایانه هستند. اکثر آنها غیر قطبی هستند (ترمینال ها قابل تعویض هستند)، اما تأیید قبل از قطع اتصال از سردرگمی جلوگیری می کند.
4. خازن را تخلیه کنید - همانطور که در بالا توضیح داده شد، از یک مقاومت تخلیه استفاده کنید یا پایانه ها را با دقت پل کنید تا شارژ ذخیره شده را حذف کنید.
5. خازن قدیمی را بردارید - سیم‌ها را جدا کنید (یادداشت کنید یا عکس بگیرید که کدام سیم به کدام ترمینال می‌رود)، تسمه نصب را شل کنید و واحد قدیمی را بردارید.
6. CBB60 جدید را نصب کنید - جایگزین را در همان جهت قرار دهید، بند نصب را سفت کنید و سیم‌ها را به ازای عکس خود دوباره وصل کنید. برای واحدهای دو ترمینال غیر قطبی، ترتیب سیم از نظر الکتریکی مهم نیست.
7. پمپ را تست کنید - برق را بازیابی کنید و پمپ را از نظر راه اندازی مناسب، جریان در حال کار معمولی (در صورت وجود با گیره متر اندازه گیری کنید) و گرمای بیش از حد یا صدای غیر معمول پمپ را مشاهده کنید.

ملاحظات اندازه فیزیکی و نصب

خازن های CBB60 در ابعاد استوانه ای استاندارد عرضه می شوند. قطرهای متداول 35 میلی متر، 40 میلی متر و 50 میلی متر هستند که ارتفاع آنها از 60 میلی متر تا 115 میلی متر متغیر است. مقادیر ظرفیت خازنی بالاتر، پوشش های بزرگتری را اشغال می کند. هنگام سفارش تعویض، تأیید کنید که ابعاد فیزیکی متناسب با براکت نصب روی پمپ شما است. خازن با درجه بندی الکتریکی صحیح اما 10 میلی متر ارتفاع بیش از حد در محفظه اصلی جا نمی شود ، بنابراین همیشه هر دو مجموعه مشخصات را بررسی کنید.

خازن CBB60 در مقابل سایر انواع خازن برای کاربردهای موتور

همه خازن های موتور یکسان نیستند. درک تفاوت ها توضیح می دهد که چرا CBB60 انتخاب صحیح و تنها مناسب برای عملکرد پمپ آب مداوم است.

CBB65 و CBB61 ساختار فیلم مشابهی با CBB60 دارند اما در طراحی پوشش و کاربرد معمولی متفاوت هستند. CBB65 از یک قوطی آلومینیومی برای دفع بهتر گرما در محیط های کمپرسور استفاده می کند. CBB61 تخت است و برای موتورهای تیغه فن طراحی شده است. جایگزینی CBB65 با CBB60 از نظر الکتریکی امکان پذیر است در صورتی که ظرفیت خازن و ولتاژ با هم مطابقت داشته باشند. ، اما فاکتور فرم فیزیکی ممکن است مناسب نباشد. هرگز خازن راه انداز CD60 را به عنوان خازن فعال جایگزین نکنید - دی الکتریک الکترولیتی بیش از حد گرم می شود و در عرض چند دقیقه پس از کار مداوم از کار می افتد.

عواملی که باعث خرابی زودرس خازن CBB60 در پمپ ها می شود

درک اینکه چرا خازن ها زود از موعد از کار می افتند به شما کمک می کند عمر مفید را افزایش دهید و از تعویض های مکرر خودداری کنید.

نوسانات ولتاژ و گذرای خط

برخورد صاعقه، رویدادهای سوئیچینگ ابزار، و میخ های پشتی EMF موتور می تواند دی الکتریک خازن را در معرض پیک های ولتاژی بسیار فراتر از درجه بندی حالت پایدار آن قرار دهد. یک گذرا در دو برابر ولتاژ نامی می تواند باعث خرابی جزئی دی الکتریک شود - ظرفیت خازن را برای همیشه کاهش می دهد. در مناطقی که طوفان‌های مکرر یا برق شهری ناپایدار دارند، نصب یک محافظ ولتاژ برای بارهای موتور در بالادست پمپ یک اقدام حفاظتی عملی است.

عملکرد بالاتر از دمای نامی

هر 10 درجه سانتی گراد بالاتر از دمای کارکرد نامی تقریباً طول عمر مورد انتظار خازن را به نصف کاهش می دهد - یک اصل کاملاً ثابت شده که به عنوان قانون آرنیوس برای پیری خازن شناخته می شود. یک CBB60 استاندارد با درجه حرارت 70 درجه سانتیگراد که در یک پمپ خانه که دمای آن در تابستان به 80 درجه سانتیگراد می رسد، دو برابر سریعتر از حد انتظار پیر می شود. برای نصب در محیط های گرم، همیشه خازن هایی با درجه حرارت 85 درجه سانتی گراد یا بالاتر انتخاب کنید.

دوچرخه سواری مکرر شروع-ایست

پمپ‌های آب که توسط سوئیچ‌های فشار در سیستم‌هایی با مخازن فشار کم اندازه یا غرقابی کنترل می‌شوند، می‌توانند ده‌ها بار در ساعت روشن و خاموش شوند. هر رویداد راه اندازی خازن را در معرض جریان گذرا قرار می دهد. اگرچه خازن های CBB60 برای این کار طراحی شده اند، سیستم ها بیش از 20 تا 30 بار در ساعت دوچرخه سواری می کنند فشار غیرعادی بر دی الکتریک وارد کنید. اگر پمپ شما چرخه کوتاهی دارد، تعمیر مخزن فشار (شارژ یا تعویض مثانه) استرس خازن را به میزان قابل توجهی کاهش می دهد.

نفوذ رطوبت و رطوبت

خازن‌های CBB60 از یک محفظه پلاستیکی مهر و موم شده استفاده می‌کنند، اما طی سال‌ها کارکرد در چاله‌های پمپ مرطوب یا محفظه‌های بیرونی، رطوبت می‌تواند به نقاط ورودی ترمینال نفوذ کند. رطوبت داخل پوشش باعث افزایش تلفات دی الکتریک و افزایش خوردگی الکتروشیمیایی فیلم متالایز داخلی می شود. خازن ها در محیط های مرطوب باید سالانه بازرسی شوند و هر 5 تا 7 سال یکبار به طور پیشگیرانه تعویض شوند، حتی اگر به نظر کارآمد باشند.

مقدار خازن اشتباه نصب شده است

نصب یک خازن با مقدار ظرفیت خازن بالاتر از حد مشخص شده، جریان عبوری از سیم پیچ کمکی را فراتر از حد طراحی آن افزایش می دهد و باعث می شود که سیم پیچ و خود خازن داغ شوند. نصب مقدار کمتر جریان سیم پیچ اصلی را افزایش می دهد. هر یک از این خطاها باعث تسریع خرابی سیم‌پیچ‌های خازن و موتور می‌شود. همیشه از مقدار دقیق میکروF که توسط سازنده موتور مشخص شده است استفاده کنید - هرگز با فرض اینکه بیشتر بهتر است جمع نکنید.

استانداردهای کیفیت و گواهینامه هایی که هنگام خرید باید به دنبال آنها باشید

بازار خازن های CBB60 طیف وسیعی از سطوح کیفی را شامل می شود. در اینجا مواردی است که قبل از خرید باید بررسی کنید.

• گواهینامه CQC - علامت مرکز گواهی کیفیت چین، خط پایه برای خازن های ساخت چین است. تولید کنندگان معتبر این مورد را روی برچسب ذکر می کنند.
• علامت گذاری CE - برای محصولات فروخته شده در منطقه اقتصادی اروپا مورد نیاز است. تأیید می کند که خازن با دستورالعمل های ایمنی اتحادیه اروپا و EMC مطابقت دارد.
• فهرست UL - گواهینامه لابراتوارهای بیمه برای استفاده در بازار آمریکای شمالی. برای رعایت بیمه در تاسیسات مسکونی مهم است.
• تایید VDE - سازمان صدور گواهینامه آلمان؛ رایج در خازن های مورد استفاده در تجهیزات صنعتی اروپا.
• فیلم متالایز خود ترمیم شونده - در توضیحات محصول به صراحت به دنبال "خود درمانی" باشید. این ویژگی به این معنی است که خرابی های دی الکتریک موضعی جزئی باعث تبخیر لایه فلزی در نقطه خطا می شود و به جای پخش شدن به عنوان یک اتصال کوتاه سخت، نقص را به طور خودکار پاک می کند. این یک ویژگی ایمنی حیاتی در خازن های موتور است.
• پوشش ضد شعله - محفظه پلاستیکی باید از مواد مقاوم در برابر شعله (با درجه UL94 V-0) ساخته شده باشد، که گسترش آتش را در صورت خرابی فاجعه بار محدود می کند.

از خازن های تامین کنندگان ناشناخته بدون علامت گواهی، مشخصات مبهم یا قیمت هایی که به طور قابل توجهی کمتر از میانگین بازار هستند، خودداری کنید. یک خازن CBB60 برای یک موتور پمپ 1HP بسته به منبع و گواهینامه ها بین 5 تا 20 دلار آمریکا هزینه دارد. واحدهای با قیمت 1 تا 2 دلار برای مشخصات مشابه باید با تردید عمیق برخورد شوند - مواد دی الکتریک به خطر افتاده و پایانه های کم اندازه اقدامات معمول کاهش هزینه هستند که منجر به خرابی اولیه یا خطر آتش سوزی می شوند.

پیکربندی سیم کشی برای خازن های CBB60 در انواع مختلف موتور پمپ

در حالی که عملکرد اصلی CBB60 در تمام موتورهای تک فاز یکسان است، تنظیمات سیم کشی بسته به طراحی موتور متفاوت است.

موتور خازن شکاف دائمی (PSC).

این رایج ترین پیکربندی در پمپ های آب است. خازن کارکرد CBB60 به طور دائمی به صورت سری به سیم پیچ کمکی برای شروع و کار کردن متصل می شود. خازن راه اندازی و کلید گریز از مرکز وجود ندارد. مدار ساده است: خط 1 به یک انتهای سیم پیچ اصلی و یک پایانه خازن متصل می شود. ترمینال خازن دیگر به یک سر سیم پیچ کمکی متصل می شود. خط 2 (خنثی) به انتهای دیگر هر دو سیم پیچ متصل می شود.

استارت خازن، موتور کار با خازن (CSCR).

موتورهای پمپ بزرگتر (معمولاً بالاتر از 1HP) گاهی اوقات از خازن راه اندازی (CD60، الکترولیتی) و خازن کارکرده (CBB60) استفاده می کنند. هنگامی که موتور به حدود 75 تا 80 درصد سرعت سنکرون رسید، خازن استارت توسط یک کلید گریز از مرکز خاموش می شود. CBB60 در طول مدت کارکرد در مدار باقی می ماند. در این پیکربندی، دو خازن در حین راه‌اندازی به صورت موازی سیم‌کشی می‌شوند و قبل از اینکه خازن راه‌اندازی از بین برود، ظرفیت کل و گشتاور راه‌اندازی بسیار بالاتری می‌دهند.
