مقدار خازن 104J توضیح داده شده: راهنمای خازن CBB60

معنی 104J در خازن چیست؟

104J چاپ شده روی بدنه خازن به این معنی است که ظرفیت این قطعه 100000 پیکوفاراد است که برابر با 0.1 میکروفاراد است، با تلرانس مثبت یا منفی 5 درصد. دو رقم اول، 10، ارقام قابل توجه هستند، رقم سوم، 4، به شما می گوید که وقتی نتیجه به صورت پیکوفاراد بیان می شود، چند صفر بعد از آن دو رقم اضافه کنید، و حرف J کد تلورانس است که بعد از قسمت عددی قرار می گیرد. این سیستم علامت گذاری سه رقمی به اضافه حروف به این دلیل وجود دارد که خازن های کوچک دیسکی سرامیکی، خازن های چند لایه یکپارچه و بسیاری از خازن های فیلم دارای بدنه بسیار کوچکی برای چاپ یک مقدار اعشاری کامل با نماد واحد در متن قابل خواندن هستند، بنابراین سازندگان به جای آن از یک مختصر فشرده استفاده کردند.

پس از درک الگو، خواندن هر علامت مشابهی به جای اینکه گیج کننده باشد، عادی می شود. یک خازن 103J 10000 pF یا 0.01 میکروفاراد، یک خازن 224J 220000 pF یا 0.22 میکروفاراد و یک خازن 474J 470000 pF یا 0.47 میکروفاراد است. حروف تحمل، محدوده دقت تضمین شده را در اطراف آن رقم اسمی به جای خود مقدار اسمی تغییر می دهد، بنابراین یک 104K و یک 104J هر دو نزدیک به 0.1 میکروفاراد بر روی یک قطعه تازه و سالم اندازه گیری می کنند، اما نسخه K اجازه می دهد تا به علاوه یا منفی 10 درصد گسترش بیشتری داشته باشد در حالی که نسخه J به باند مثبت یا منفی 5 درصد محکم تر نگه داشته می شود.

این عادت کدنویسی منحصر به یک کارخانه یا یک کشور نیست. این به یک کنوانسیون صنعتی مشترک بازمی گردد که گسترش یافت زیرا به تولیدکنندگان اجازه می داد تنها با استفاده از چهار کاراکتر یک مقدار را بر روی یک قطعه مهر بزنند، صرف نظر از اینکه آیا آن جزء در تلویزیون، برد کنترل ماشین لباسشویی، منبع تغذیه یا سنسور صنعتی قرار می گیرد. هر کسی که به طور منظم با الکترونیک کار می کند، در نهایت تعداد انگشت شماری از کدهای سه رقمی رایج را به سادگی از طریق نوردهی مکرر به خاطر می سپارد، همان طور که فردی که با اتصالات لوله کشی کار می کند، قطر لوله های رایج را بدون نیاز به جستجوی هر یک به خاطر می سپارد.

رمزگشایی سیستم سه رقمی و حروف به طور کامل

قرارداد کدگذاری در خازن‌های سبک 104J از همان منطقی پیروی می‌کند که در اکثر خازن‌های دیسکی، سرامیکی و فیلم‌های کوچکی که در سطح جهانی فروخته می‌شوند، استفاده می‌شود. تولیدکنندگان به این مختصر تکیه می‌کنند زیرا مهر زدن پنج یا شش کاراکتر بر روی یک جزء به اندازه یک دانه برنج بسیار ساده‌تر از چاپ یک مقدار اعشاری کامل با نماد واحد است، و به این دلیل که یک سیستم استاندارد به این معنی است که یک تکنسین آموزش‌دیده بر روی قطعات یک برند می‌تواند قطعات برند دیگر را بدون یادگیری مجدد بخواند.

کدهای خازن سه رقمی رایج و مقادیر معادل آنها
کد چاپ شده مقدار بر حسب pF مقدار بر حسب µF استفاده معمولی
101J 100 pF 0.0001 µF بای پس فرکانس بالا، تنظیم RF
102J 1000 pF 0.001 µF فیلتر نویز، کوپلینگ RF
103J 10000 pF 0.01 µF جداسازی در مدارهای منطقی
104J 100000 pF 0.1 µF بای پس عمومی، هموارسازی منبع تغذیه
154J 150000 pF 0.15 µF شبکه های Snubber، سرکوب EMI
224J 220000 pF 0.22 µF کمک راه اندازی موتور، مدارهای زمان بندی
334J 330000 pF 0.33 µF فیلتر صدا، کوپلینگ خط برق
474J 470000 pF 0.47 µF کوپلینگ صوتی، شبکه های اسنابر
105J 1,000,000 pF 1 µF منبع تغذیه فیلتر فله

حروف تحمل از یک استاندارد جدا از مقدار عددی پیروی می کنند، و این نکته ای است که افرادی را که در خواندن این علامت گذاری ها جدید هستند، به خود مشغول می کند. J به معنای مثبت یا منفی 5 درصد، K به معنای مثبت یا منفی 10 درصد، M به معنای مثبت یا منفی 20 درصد، F به معنای مثبت یا منفی 1 درصد، و G به معنای مثبت یا منفی 2 درصد است. در مداری که دقت زمان‌بندی یا فرکانس قطع فیلتر اهمیت دارد، تلرانس سخت‌تر مانند J یا F رفتار را در یک دسته تولید قابل پیش‌بینی نگه می‌دارد، در حالی که تلرانس ضعیف‌تر مانند M برای نقش‌های بای پس یا سرکوب نویز اساسی قابل قبول است، جایی که مقدار دقیق فقط باید در محدوده وسیعی قرار گیرد تا اینکه به یک هدف دقیق برخورد کند.

چرا رقم سوم یک ضریب است و نه فقط یک رقم دیگر

یک نقطه سردرگمی رایج این است که با هر سه رقم به گونه‌ای رفتار کنیم که گویی ارقام مهمی هستند، که منجر به خواندن اشتباه می‌شود. روش صحیح این است که فقط دو رقم اول را به عنوان عدد پایه در نظر بگیریم، سپس از رقم سوم صرفاً به عنوان ضریب توان ده اعمال شده برای پیکوفارادها استفاده کنیم. برای 104، عدد پایه 10 و ضریب 10 به توان چهارم است که 10 ضرب در 10000 است که برابر با 100000 پیکوفاراد است. اعمال همین منطق روی 475 پایه 47 و ضریب 10 را به توان پنجم می دهد و 4700000 پیکوفاراد یا 4.7 میکروفاراد تولید می کند، مقداری که گاهی در خازن های فیلم بزرگتر مورد استفاده در الکترونیک قدرت دیده می شود.

رتبه بندی ولتاژ در کنار کد چاپ شده است

بسیاری از خازن‌های دارای کد سبک 104J همچنین دارای رتبه‌بندی ولتاژ جداگانه چاپ شده در نزدیکی خود هستند، معمولاً 50 ولت، 100 ولت، 250 ولت، 400 ولت یا 630 ولت برای انواع فیلم. این رقم ولتاژ حداکثر ولتاژ کاری است که دی الکتریک می تواند به طور مداوم بدون شکستگی تحمل کند و کاملاً مستقل از خود مقدار خازن است. یک خازن 104 ژول با ولتاژ 50 ولت و یک خازن 104 ژول با ولتاژ 400 ولت، شارژ یکسان 0.1 میکروفاراد را در یک ولتاژ مشخص ذخیره می کند، اما نسخه 400 ولتی از مواد دی الکتریک ضخیم تر یا متفاوت برای تحمل استرس مداوم بالاتر استفاده می کند، به همین دلیل است که از نظر فیزیکی بزرگتر است و به طور کلی هزینه تولید آن بیشتر است.

چگونه خازن های CBB60 مربوط به این سیستم ارزش

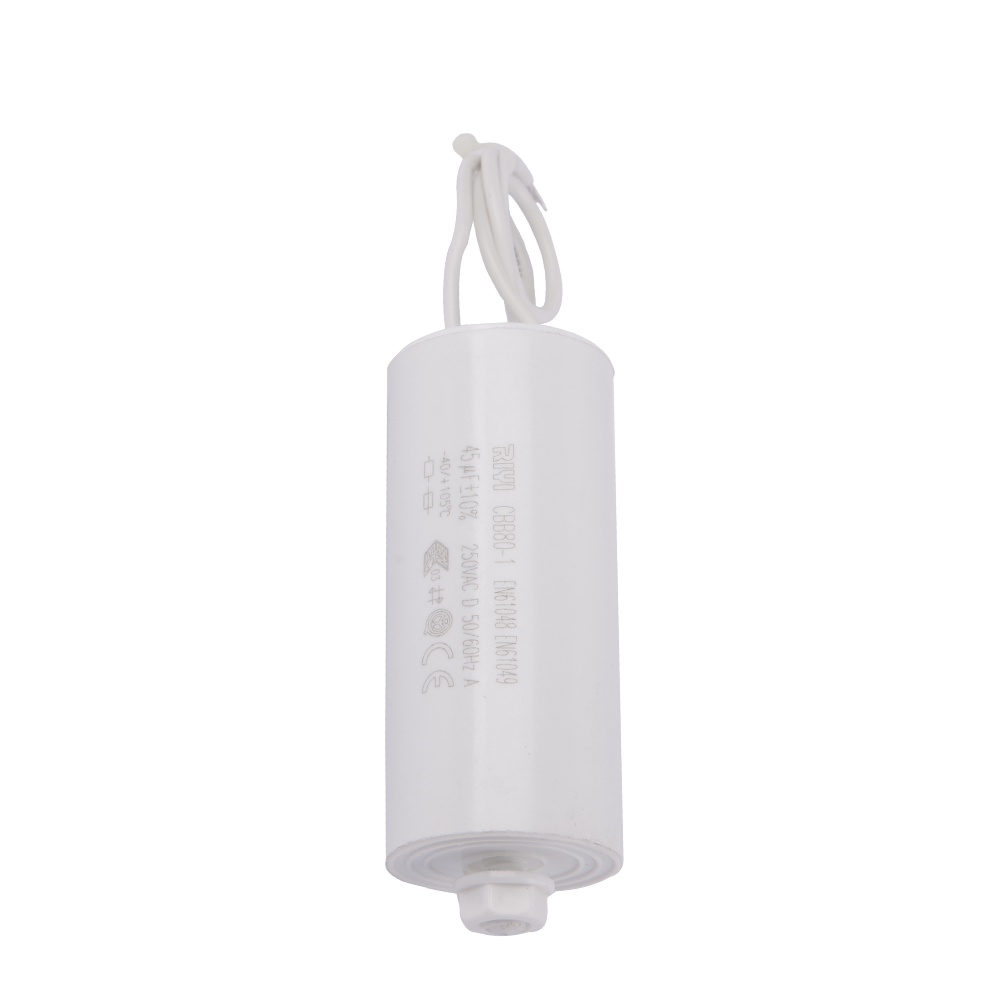

A خازن CBB60 یک خازن فیلم پلی پروپیلن متالایز است که به طور خاص برای راه اندازی موتورهای القایی AC ساخته شده است. معمولاً موتورهای تک فازی که در پمپ های آب، فن ها، کمپرسورها و سایر تجهیزات دوار یافت می شوند. برخلاف یک دیسک سرامیکی کوچک با علامت 104J، خازن CBB60 یک جزء بزرگ‌تر استوانه‌ای یا بیضی شکل است که برای ولتاژ AC پیوسته، معمولاً 250 ولت یا 450 ولت نامگذاری شده است، و به‌جای کد سه رقمی pF، به‌جای کد pF سه رقمی، مستقیماً با میکروفاراد برچسب‌گذاری می‌شود.

حتی اگر واحدهای CBB60 از کدنویسی مختصر صرف نظر کنند، ریاضی ظرفیت خازنی زیربنایی با قطعات کوچک کدگذاری شده یکسان است. یک خازن CBB60 با 25 میکروفاراد، همان نوع رابطه بار را ذخیره می کند که یک خازن سرامیکی 0.1 میکروفاراد، فقط در مقیاسی تقریباً 250 برابر بزرگتر، و با ساختاری دی الکتریک و مناسب برای جریان موج دار AC به جای پالس های کوتاه فیلتر DC ساخته شده است. هر کسی که یک خازن سیگنال کوچک با کد 104J را با یک خازن کارکرد موتور CBB60 مقایسه می‌کند، واقعاً دو کار متفاوت را مقایسه می‌کند: تهویه سیگنال در سطح کسری میکروفاراد در مقابل تغییر فاز موتور در ده‌ها میکروفاراد.

مقادیر خازنی معمولی CBB60 که در پلاک‌های موتور و دفترچه‌های راهنمای پمپ یافت می‌شوند، از 1.5 µF تا 50 µF، با مقادیر موجودی معمول در 4 µF، 6 µF، 8 µF، 10 µF، 16 µF، 20 µF، 25 µF، 30 µF، 35 µF، و 30 µF، 35 µF، و 30 µF، متغیر است. انتخاب مقدار صحیح CBB60 برای موتور یک حدس اختیاری نیست. مقدار خازن توسط سازنده موتور بر اساس طراحی سیم پیچ انتخاب می شود و تعویض در یک مقدار نامتناسب باعث تغییر گشتاور شروع، جریان جاری و ایجاد گرما در سیم پیچ موتور می شود.

ساخت فیزیکی خازن CBB60

ساختار داخلی یک خازن CBB60 از فیلم پلی پروپیلن نازک با یک لایه آلومینیوم یا روی متالیز شده استفاده می کند که مستقیماً روی سطح آن قرار می گیرد و به جای اینکه به صورت صفحات صاف روی هم چیده شود، در یک استوانه فشرده پیچیده می شود. این ساختار فیلم متالیزه به خازن خاصیت خود ترمیمی می بخشد: اگر یک نقطه ضعیف در دی الکتریک تحت فشار ولتاژ شکسته شود، گرمای موضعی لایه نازک فلزی را دقیقاً در اطراف آن نقطه تبخیر می کند و بدون اینکه کل خازن را از کار بیاندازد، فوراً عیب را جدا می کند. این یکی از دلایلی است که باعث می‌شود خازن‌های فیلم متالایزه مانند CBB60 برای کارکرد موتور AC پیوسته نسبت به سایر انواع دی‌الکتریک که فاقد این رفتار خودپاک‌شوندگی هستند، ترجیح داده شوند.

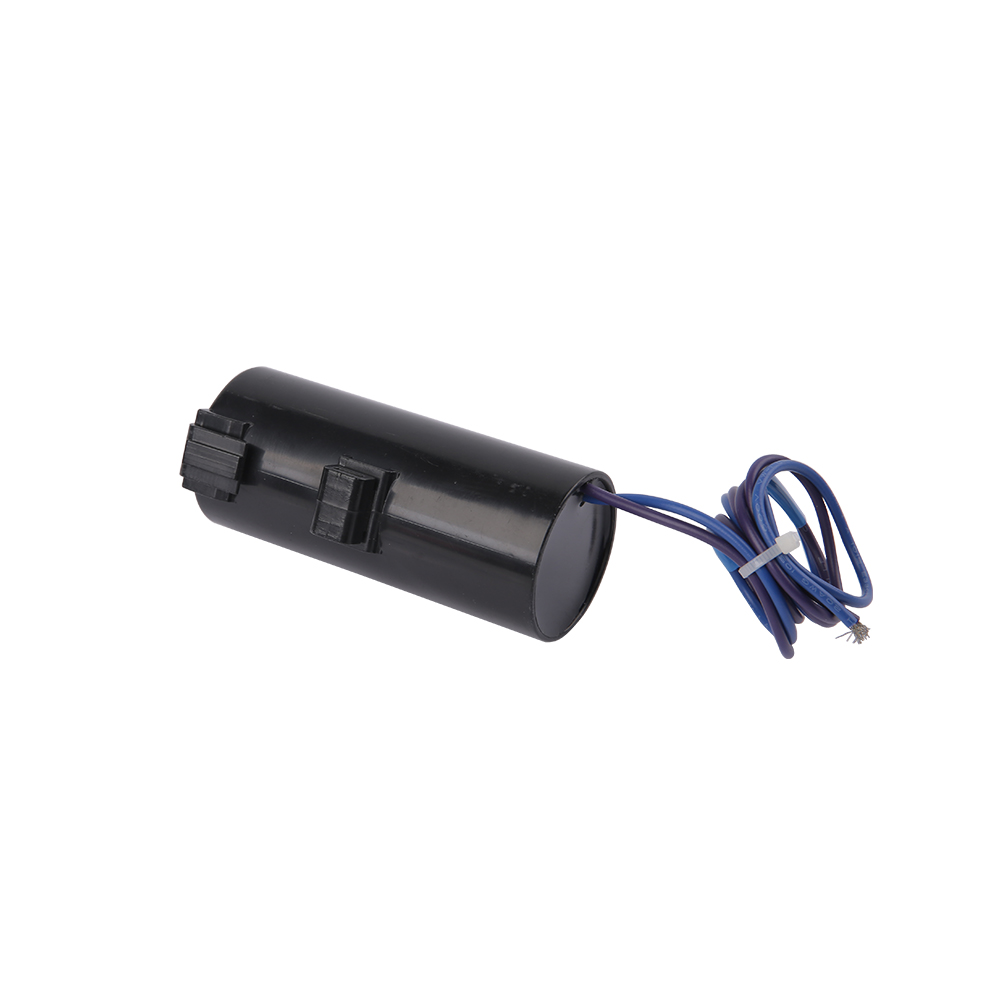

محفظه بیرونی معمولاً یک پوسته پلاستیکی سخت است که با یک رزین اپوکسی یا یک ترکیب گلدانی مشابه پر شده است که رطوبت را از بین می‌برد و پایداری مکانیکی در برابر ارتعاشات ناشی از موتور در حال کار ایجاد می‌کند. دو یا سه لنگه ترمینال از بالا گسترش می‌یابند و اندازه آن‌ها به گونه‌ای است که اتصال دهنده‌های بیل استاندارد را می‌پذیرند، و بسیاری از واحدهای CBB60 همچنین دارای مکانیزم کاهش فشار داخلی در طراحی کیس هستند، به‌طوری‌که اگر فشار داخلی ناشی از یک وضعیت خطا افزایش یابد، کیس به‌جای پارگی غیرقابل پیش‌بینی، به روشی کنترل‌شده دریچه می‌شود.

تطبیق مقدار خازن با کاربرد

انتخاب بین یک خازن کوچک کدگذاری شده و یک خازن کارکرد سبک CBB60 به نقش الکتریکی قطعه بستگی دارد، نه ترجیح شخصی. لیست زیر دو خانواده خازن را در شرایطی که هر کدام انتخاب صحیحی هستند، ردیف می کند.

  1. فیلتر کردن، جداسازی و زمان‌بندی سطح سیگنال در بردهای مدار چاپی نیاز به خازن‌های سرامیکی یا فیلمی کدگذاری شده مانند 104J دارد، زیرا این نقش‌ها به مقادیر کوچک و پایدار در یک ردپای فشرده نیاز دارند.
  2. تغییر فاز موتور برای موتورهای تک فاز AC به یک خازن CBB60 یا معادل آن نیاز دارد، زیرا این نقش ها به یک ظرفیت خازنی بزرگ برای ولتاژ خط پیوسته و جریان موج دار نیاز دارند.
  3. هر خازنی که در سراسر یک خط AC قرار می گیرد، حتی به طور خلاصه، باید دارای یک درجه ولتاژ AC با حاشیه بالاتر از ولتاژ تغذیه باشد، به همین دلیل است که واحدهای CBB60 به جای ولتاژ DC کمتری که در قطعات کوچک سرامیکی رایج است، دارای ولتاژ 250 ولت یا 450 ولت هستند.
  4. خازن های جایگزین باید با مقدار میکروفاراد اصلی در باند تلرانس اعلام شده مطابقت داشته باشند، زیرا جایگزینی یک مقدار کم یا بزرگتر زاویه فاز موتور را تغییر می دهد و می تواند عمر موتور را کوتاه کند.
  5. محیط‌هایی با گرمای محیطی بالا یا چرخه‌های کار مداوم به خازن‌های CBB60 با درجه حرارت بالاتر علاقه دارند، زیرا گرمای پایدار یکی از عوامل اصلی است که به تدریج طول عمر خازن فیلم را کاهش می‌دهد.

داده‌های میدانی جمع‌آوری‌شده توسط تکنسین‌های تعمیر موتور و ارجاع‌شده در مقالات خدمات عمومی لوازم خانگی، به‌طور مداوم نشان می‌دهد که مقدار خازن کارکردی که بیش از ۱۰ درصد کمتر از رقم میکروفاراد نامی خود رانده می‌شود، با کاهش قابل‌توجه گشتاور راه‌اندازی و جریان عملیاتی بالاتر در موتورهای کمپرسور تک فاز و پمپ مرتبط است، که یکی از دلایلی است که معمولاً خازن‌های CBB60 با باند کوچک‌تر یا باند کوچک‌تر به وزن ۵ استفاده می‌شوند. درصد به جای باندهای شلتر قابل قبول در خازن های سیگنال همه منظوره.

خواندن پلاک موتور برای مقدار صحیح

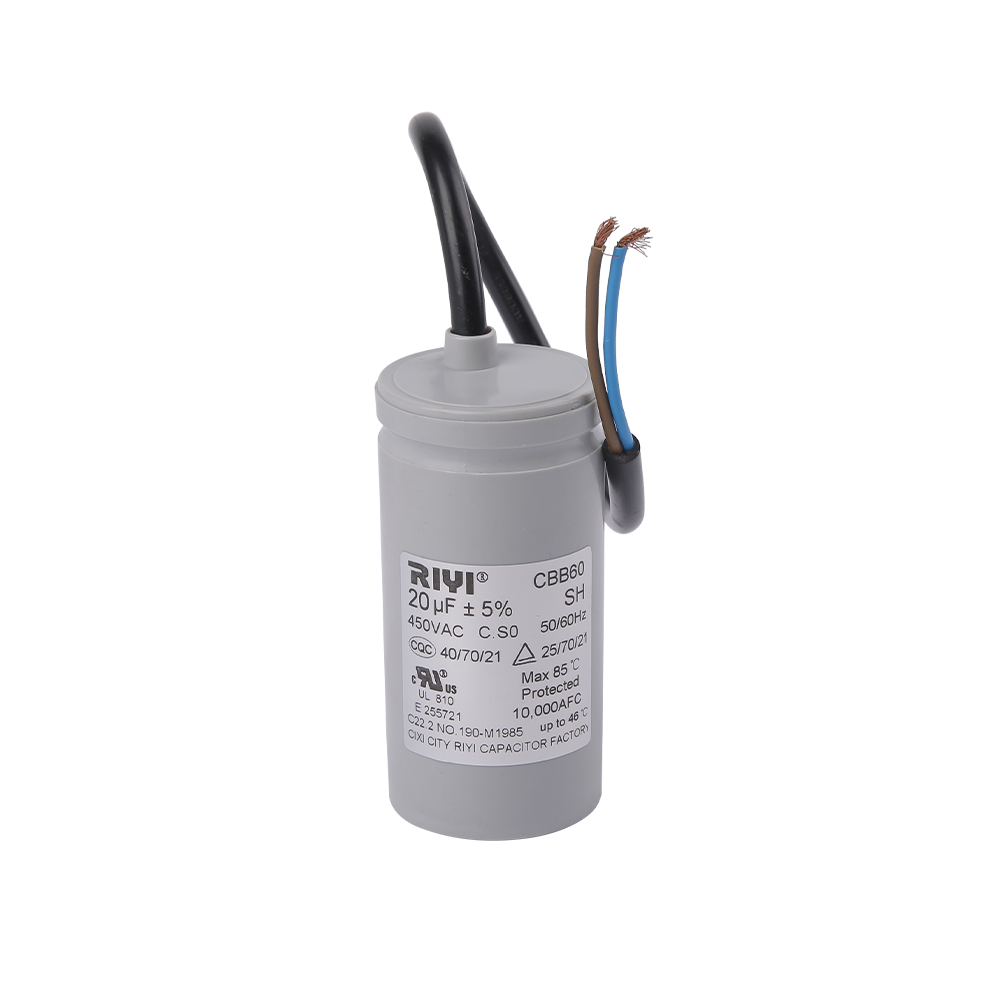

اکثر موتورهای تک فازی که به خازن کار نیاز دارند، مقدار دقیق میکروفاراد و رتبه ولتاژ را مستقیماً روی پلاک ذکر می‌کنند که اغلب به صورت چیزی شبیه «Cap 20uF 450V» نشان داده می‌شود. هنگامی که پلاک از بین رفته یا فرسوده شده است، خود خازن اصلی، اگر هنوز خوانا باشد، بهترین مرجع بعدی است. اگر هیچکدام در دسترس نباشد، مطابقت با قدرت و رتبه ولتاژ موتور با استفاده از نمودار مرجع متقاطع سازنده، رویکرد برگشتی استاندارد است، زیرا طرح های سیم پیچ موتور در یک اسب بخار و ولتاژ معین تمایل دارند در اطراف محدوده باریکی از مقادیر ظرفیت خازنی مناسب جمع شوند.

مقایسه خازن های سبک 104J با خازن های ساید بای ساید CBB60

قرار دادن دو خانواده خازن در کنار یکدیگر باعث می شود که تفاوت های عملی در یک نگاه به راحتی قابل مشاهده باشد، حتی اگر هر دو در نهایت بار الکتریکی را با استفاده از فیزیک اولیه یکسان ذخیره می کنند.

تفاوت های کلیدی بین خازن های سبک 104J و خازن های CBB60
صفت خازن سبک 104J خازن CBB60
ظرفیت خازنی معمولی کسری از میکروفاراد 1.5 تا 50 میکروفاراد
وظیفه اصلی فیلتر سیگنال، جداسازی تعویض فاز موتور، کمک در حال اجرا
سبک رتبه بندی ولتاژ ولتاژ کار DC، کم تا متوسط ولتاژ AC پیوسته، 250 ولت یا 450 ولت
روش برچسب گذاری کد سه رقمی حرف مثبت مقدار کامل میکروفاراد روی کیس چاپ شده است
اندازه فیزیکی کوچک، روی تخته محفظه استوانه ای بزرگتر با پایانه های لنگه
قرار گرفتن در معرض چرخه وظیفه جریان موج دار متناوب و کم جریان موج دار پیوسته و پایدار

زمانی که شخصی در حال عیب یابی تجهیزات است و دو خازن ناآشنا را در کنار یکدیگر پیدا می کند، تمایز بسیار مهم است، یکی کوچک و کدگذاری شده، یکی بزرگتر و با میکروفارادهای ساده چاپ شده است. تشخیص اینکه یک جزء به کدام خانواده تعلق دارد، فوراً نقش آن را محدود می کند و چه نوع قطعه جایگزینی مناسب است، به جای اینکه فرض کنیم هر دو قسمت فقط به این دلیل که هر دو خازن برچسب دار هستند، عملکردهای قابل تعویض دارند.

تست و بررسی مقادیر خازن

تأیید اینکه یک خازن همچنان با مقدار چاپی خود مطابقت دارد، خواه دارای کد سبک 104J باشد یا برچسب CBB60، یک بررسی سریع با متر مناسب است. یک مولتی متر دیجیتال با محدوده ظرفیت خازنی یا یک متر LCR اختصاصی، ظرفیت ذخیره شده واقعی را مستقیما می خواند. این قطعه باید ابتدا به طور کامل تخلیه شود، زیرا یک خازن شارژ شده می تواند به یک متر آسیب برساند یا یک قرائت اشتباه بدهد.

مراحل بررسی اولیه ظرفیت خازنی

قبل از آزمایش، خازن را از مدار یا موتور به طور کامل جدا کنید، زیرا خازن که هنوز به مدار برق متصل است، خوانش های نادرستی می دهد و می تواند خطر شوک ناشی از شارژ ذخیره شده را ایجاد کند. خازن را با پل زدن مختصر پایانه های آن با یک سرب مقاومت عایق به جای یک پیچ گوشتی خالی تخلیه کنید، زیرا اتصال کوتاه مستقیم می تواند پایانه ها را سوراخ کند. متر را روی تابع خازن تنظیم کنید، سیم ها را به دو ترمینال متصل کنید و مقدار نمایش داده شده را با مقدار چاپ شده مقایسه کنید و درصد تحمل اعلام شده را مجاز کنید.

یک خازن 104 ژول که بین 0.095 µF و 0.105 µF می‌خواند، در پنجره مثبت یا منفی 5 درصد خود قرار دارد و به طور معمول کار می‌کند. یک خازن CBB60 چاپ شده به صورت 25 µF که تقریباً کمتر از 20 µF است، احتمالاً تحلیل رفته است و باید جایگزین شود، زیرا یک خازن کارکرده موتور که بیش از 20 درصد از ظرفیت نامی خود را از دست داده است، یکی از دلایل رایج موتورهایی است که زمزمه می‌کنند، اما روشن نمی‌شوند، یا به آرامی زیر بار شروع می‌شوند.

شناخت علائم هشدار دهنده فیزیکی قبل از آزمایش

یک بازرسی بصری اغلب مشکلات را قبل از اینکه قرائت کنتور تأیید کند، آشکار می کند. یک خازن CBB60 با قسمت بالایی بدنه برآمده یا متورم، ترک‌های قابل مشاهده در امتداد درزها، یا باقی‌مانده تاریکی که در اطراف پایانه‌ها نشت می‌کند، تقریباً به طور قطع در داخل از کار افتاده است، و آزمایش آن بیشتر از تأیید نیاز به تعویض، اطلاعات اضافی کمی ارائه می‌دهد. خازن های سرامیکی کوچک با کد 104J به ندرت تورم قابل مشاهده را نشان می دهند زیرا ساختار آنها با انواع فیلم متفاوت است، اما بدنه های سرامیکی ترک خورده یا اتصالات لحیم تغییر رنگ بر روی برد اطراف قطعه، سرنخ های بصری مفیدی هستند که نشان می دهد چیزی در آن ناحیه بیش از حد گرم شده است.

تفسیر خواندنی هایی که خارج از مدارا قرار می گیرند

قرائتی که در خازن فیلم به جای پایین حرکت می کند، کمتر رایج است، اما همچنان می تواند اتفاق بیفتد، و به طور کلی به یک مشکل کالیبراسیون متر یا اندازه گیری انجام شده در حالی که شارژ باقیمانده هنوز وجود داشت، اشاره می کند نه افزایش واقعی ظرفیت، زیرا خازن ها از طریق پیری معمولی ظرفیت خازنی به دست نمی آورند. قرائتی که پایین می رود، الگوی بسیار متداول است و منعکس کننده تخریب تدریجی دی الکتریک، ورود رطوبت، یا اثر تجمعی رویدادهای پاکسازی خود ترمیم شونده است که قبلاً توضیح داده شد، که هر کدام کمی سطح صفحه موثر را در طول عمر کاری قطعه کاهش می دهد.

عواملی که عمر کاری خازن را کوتاه یا افزایش می دهد

هر دو خانواده خازن به دلیل تنش‌های زمینه‌ای یکسان پیر می‌شوند، حتی اگر مقیاس‌های زمانی و علائم خرابی به دلیل مشاغل و محیط‌های کاری متفاوتشان متفاوت باشد.

گرما

دمای محیط بالا به طور مداوم به عنوان بزرگترین عامل کوتاه کننده فیلم و عمر خازن سرامیکی شناخته می شود، زیرا گرما تجزیه شیمیایی مواد دی الکتریک و هر ترکیب داخلی اتصال دهنده را تسریع می کند. یک خازن CBB60 که مستقیماً روی محفظه کمپرسور داغ نصب شده است، سریعتر از یک قسمت مشابه که دارای شکاف هوا و مقداری تهویه است، پیر می شود، حتی اگر هر دو بار الکتریکی مشابهی ببینند.

تنش ولتاژ

کارکردن یک خازن به طور مداوم نزدیک یا بالاتر از ولتاژ نامی آن، عمر کاری آن را به طور قابل توجهی در مقایسه با کارکرد آن با حاشیه کمتر از این درجه فشرده می کند. به همین دلیل است که انتخاب یک CBB60 با ولتاژ 450 ولت در یک خط تغذیه اسمی 220 ولت یا 240 ولت، به جای قطع کردن حاشیه با یک قطعه دارای ولتاژ 250 ولت، یک روش معمول در مناطقی است که ولتاژ خط نوسان می کند یا گاهی اوقات افزایش می یابد.

جریان ریپل و چرخه وظیفه

خازن هایی که در کار مداوم استفاده می شوند، مانند CBB60 روی موتوری که ساعت ها در حالت کشش کار می کند، نسبت به خازن هایی که فقط در انفجارهای کوتاه و متناوب استفاده می شوند، گرمایش جریان موج دار تجمعی بیشتری را تجربه می کنند. این یکی از دلایلی است که خازن‌های کارکرده موتور نسبت به مقدار ظرفیت خازنی خود از نظر فیزیکی بزرگ‌تر از خازن‌های سیگنال کوچک با رتبه میکروفاراد مشابه هستند، زیرا مساحت سطح بزرگ‌تر کیس کمک می‌کند تا گرمای تولید شده توسط جریان جریان پایدار دفع شود.

رطوبت و آلودگی

رطوبتی که مسیری به داخل بدنه خازن پیدا می‌کند، چه از طریق کاسه مهر و موم آسیب‌دیده یا یک نقص در ساخت، خرابی دی‌الکتریک را تسریع می‌کند و می‌تواند منجر به خرابی ناگهانی و نه تدریجی شود. محفظه‌های اپوکسی مهر و موم شده در خازن‌های CBB60 مخصوصاً برای کند کردن این مسیر وجود دارد، به همین دلیل است که یک کیس ترک خورده یا آسیب دیده به عنوان یک شاخص قوی در نظر گرفته می‌شود که یک خازن باید تعویض شود، حتی اگر در آن لحظه هنوز در حد تحمل آزمایش شود.

ملاحظات نصب و سیم کشی برای خازن های CBB60

نصب صحیح به اندازه انتخاب مقدار میکروفاراد مناسب، بر عملکرد و طول عمر کار تأثیر می گذارد. یک خازن CBB60 عموماً به موازات مدار سیم پیچی شروع یا کار موتور سیم‌کشی می‌شود، و طرح ترمینال روی کیس، چه دو یا سه شاخه داشته باشد، نحوه اتصال آن به موتورهای تک ارزشی یا دو ارزشی را تعیین می‌کند.

جهت و مکان نصب

نصب خازن CBB60 در مکانی محافظت شده از تابش مستقیم خورشید و به دور از سایر اجزای مولد گرما، عمر عملی آن را در مقایسه با نصب آن بر روی یک سطح داغ و بدون جریان هوا، به میزان قابل توجهی افزایش می دهد. نصب عمودی با ترمینال ها رو به پایین یک جهت گیری معمول توصیه شده در کتابچه راهنمای تجهیزات است، زیرا احتمال تجمع رطوبت یا تراکم در اطراف اتصالات ترمینال را کاهش می دهد.

اتصالات ترمینال

کانکتورهای بیل باید بدون بازی زیاد روی پایانه های خازن قرار گیرند، زیرا اتصال شل هر بار که جریان جریان پیدا می کند گرمای موضعی در نقطه تماس ایجاد می کند و به تدریج کانکتور و بند ترمینال را تخریب می کند. گیج سیم باید با جریان مورد انتظار مدار مطابقت داشته باشد و اتصالات باید از نظر مکانیکی به اندازه کافی ایمن باشند تا در مقابل لرزشی که موتور در حال کار طی ماهها یا سالها کارکرد ایجاد می کند مقاومت کند.

محدوده جایگزینی ارزش جایگزینی

هنگامی که یک مقدار جایگزین دقیق در دسترس نیست، یک دستورالعمل عملی که معمولاً به آن ارجاع می‌شود، اجازه می‌دهد تا مقدار CBB60 جایگزینی در حدود مثبت یا منفی 10 درصد از رقم میکروفاراد رتبه‌بندی شده اصلی را بدون تأثیر قابل توجهی بر عملکرد موتور، هر چند زمانی که بتوان آن قطعه دقیق را تهیه کرد، تا حد امکان نزدیک به مقدار پلاک اصلی، رویکرد ترجیحی باقی می‌ماند.

سوالات متداول

مقدار واقعی میکروفاراد یک خازن 104J چقدر است

یک خازن 104 ژول 0.1 میکروفاراد معادل 100000 پیکو فاراد با تلورانس مثبت یا منفی 5 درصد حول آن مقدار اسمی اندازه گیری می کند.

آیا خازن CBB60 را می توان با یک کد سه رقمی مشابه مشخص کرد

بیشتر خازن‌های CBB60 به جای استفاده از خلاصه سه رقمی pF، مقدار کامل میکروفاراد را مستقیماً روی کیس چاپ می‌کنند، زیرا جعبه بزرگ‌تر فضایی برای برچسب‌گذاری متن ساده، همراه با رتبه‌بندی ولتاژ و تحمل دارد.

آیا یک حرف تحمل بالاتر همیشه بهتر از J است

خیر. تلرانس سخت‌تر مانند F یا J به این معنی است که مقدار واقعی نزدیک‌تر به رقم اسمی است، که برای مدارهای زمان‌بندی و فیلتر اهمیت دارد، اما برای کار بای‌پس عمومی تلرانس ضعیف‌تری مانند K یا M کاملاً قابل قبول است و اغلب هزینه کمتری دارد.

چرا خازن های CBB60 به جای درجه بندی DC به رتبه ولتاژ AC نیاز دارند

خازن‌های CBB60 مستقیماً در سراسر خط AC قرار می‌گیرند، در حالی که موتور کار می‌کند، بنابراین ولتاژ متناوب و جریان موج دار را تجربه می‌کنند، که به جای پالس‌های کوتاه DC که معمولاً یک خازن سرامیکی کوچک با آن کنترل می‌کند، به دی‌الکتریک و ساختاری برای کارکرد AC پایدار نیاز دارد.

اگر مقدار اشتباه CBB60 روی موتور نصب شود چه اتفاقی می‌افتد؟

یک مقدار نادرست میکروفاراد، زاویه فاز بین سیم‌پیچ‌های موتور را تغییر می‌دهد، که می‌تواند گشتاور راه‌اندازی را کاهش دهد، جریان جاری را افزایش دهد و دمای عملیاتی را افزایش دهد و عمر کاری موتور را کوتاه کند.

چگونه often should a CBB60 capacitor be checked

هیچ بازه ثابت جهانی وجود ندارد، زیرا عمر مفید به دمای محیط، زمان کارکرد و پایداری ولتاژ بستگی دارد، اما بررسی ظرفیت خازنی هر زمان که موتوری در هنگام راه اندازی کند، زمزمه یا حفاظت اضافه بار خاموش شده را نشان دهد یک نقطه ماشه عملی منطقی است.

آیا می توان از خازن 104J به جای خازن CBB60 استفاده کرد

نه، این دو قابل تعویض نیستند. یک خازن 104J تنها 0.1 میکروفاراد دارد و برای ولتاژ سطح سیگنال پایین رتبه بندی شده است، در حالی که یک موتور به ده ها میکروفاراد با ولتاژ AC پیوسته بسیار فراتر از آن چیزی است که یک خازن کدگذاری شده کوچک برای کارکردن آن ساخته شده است.

آیا یک مقدار میکروفاراد CBB60 بزرگتر همیشه به معنای عملکرد قوی تر راه اندازی موتور است؟

نه لزوما. سیم‌پیچ‌های موتور حول یک مقدار ظرفیت خازنی خاص انتخاب شده توسط سازنده طراحی می‌شوند، و نصب مقداری به‌طور قابل‌توجهی بزرگ‌تر از مقدار مشخص شده می‌تواند به جای بهبود عملکرد، سیم‌پیچ و خود خازن را بیش از حد گرم کند، بنابراین تطبیق مقدار پلاک نام، رویکرد ایمن‌تر است تا اینکه بزرگ‌تر را بهتر فرض کنیم.

خاصیت خود ترمیم شوندگی خازن CBB60 در واقع از چه چیزی محافظت می کند

در برابر نقاط ضعیف دی‌الکتریک موضعی و کوچک که به یک اتصال کوتاه کامل تبدیل می‌شوند، محافظت می‌کند، زیرا رویداد پاکسازی مختصر خطا را به جای پخش شدن در کل لایه فیلم، در یک ناحیه کوچک جدا می‌کند، که یکی از دلایلی است که باعث می‌شود ساخت فیلم متالایز برای کار موتور AC پیوسته مطلوب باشد.

چرا دو خازن با کد 104J یکسان گاهی اوقات اندازه های فیزیکی متفاوتی دارند

تفاوت اندازه فیزیکی بین دو خازن 104 ژول معمولاً به درجه بندی ولتاژ متفاوت یا مواد دی الکتریک متفاوت منتهی می شود، زیرا هر دو عامل بر میزان ضخامت لایه دی الکتریک تأثیر می گذارند، حتی اگر مقدار خازن و تحمل چاپ شده روی کیس یکسان باشد.
